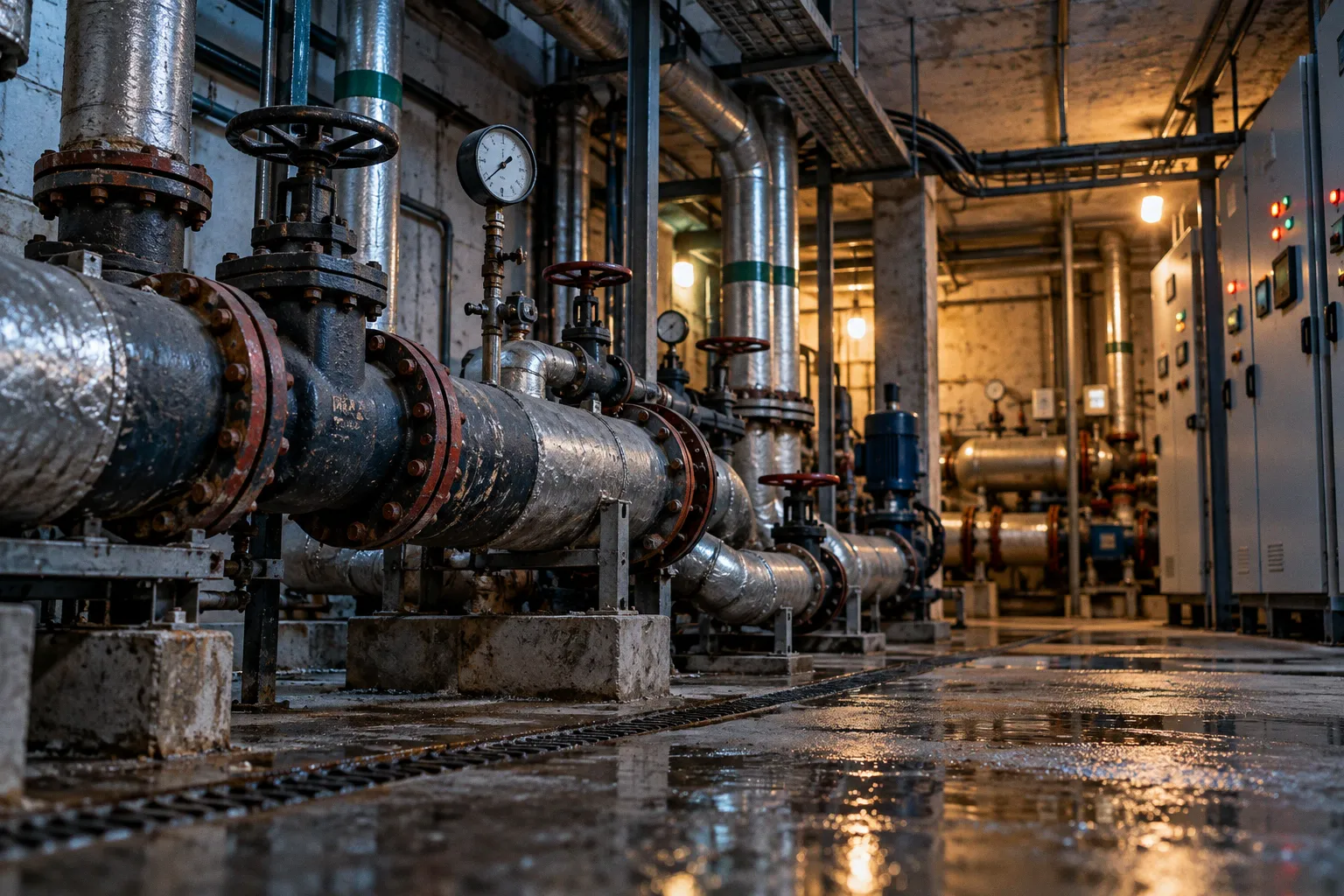

Гидравлическое испытание тепловых сетей: почему падает давление при опрессовке
Пробное давление при гидравлическом испытании тепловой сети должно быть не ниже 1,25 рабочего, но не менее 0,2 МПа. Если рабочее давление составляет 0,8 МПа, испытание проводят при 1,0 МПа.
Давление выдерживают не менее 10 минут и контролируют поверенным манометром класса точности не ниже 1,5.
Падение стрелки манометра во время опрессовки не всегда означает, что труба повреждена. Показания могут меняться из-за воздуха в контуре, негерметичной арматуры, охлаждения воды или неисправности измерительного тракта. Но для внешней тепловой сети падение давления за время выдержки недопустимо. Допуск 0,02 МПа за пять минут относится к внутридомовым системам водяного отопления по СП 73.13330.2016. Переносить его на теплосеть нельзя.
Опрессовка здесь означает не просто подъём давления насосом. Это проверка участка с фиксацией исходных условий, показаний манометра, температуры и времени выдержки. Без этих данных одна и та же динамика стрелки допускает несколько объяснений, а вывод об исправности сети или утечке будет преждевременным.
Нормативы пробного давления и порядок испытания
Для внешних тепловых сетей Правила технической эксплуатации тепловых энергоустановок устанавливают пробное давление не ниже 1,25 рабочего и не ниже 0,2 МПа. Внутридомовые системы водяного отопления испытывают по другим требованиям: СП 73.13330.2016 предусматривает давление не ниже 1,5 рабочего, но также не менее 0,2 МПа.
| Параметр | Тепловая сеть | Внутренняя система водяного отопления |
|---|---|---|
| Пробное давление | Не менее 1,25 рабочего, но не менее 0,2 МПа | Не менее 1,5 рабочего, но не менее 0,2 МПа |
| Время контроля | Не менее 10 минут | 5 минут выдержки |
| Допустимое падение давления | Не допускается | Не более 0,02 МПа |
| Температура воды при испытании сети | От +5 до +40 °C при положительной наружной температуре | Определяется требованиями, применимыми к конкретной системе |
Разница в требованиях принципиальна. Если на внутридомовой системе снижение давления укладывается в установленный допуск, это не означает, что такое же снижение допустимо на квартальной или магистральной теплосети. Для сети результат оценивают по отдельному требованию: за время выдержки падения быть не должно.
Температурные ограничения тоже связаны с точностью проверки. Воду для испытания тепловой сети используют при температуре от +5 до +40 °C и положительной температуре наружного воздуха. Пока вода и металл трубы обмениваются теплом с окружающей средой, давление может меняться. Если начать отсчёт до стабилизации, температурный эффект будет трудно отличить от утечки.
Перед испытанием проверяют приборы и границы участка. Манометр должен быть исправным, с действующей поверкой и показанием на нуле. Полезно сверить его с резервным прибором. Проверяют соединения насосной установки, импульсные линии, отсекающую арматуру, временные заглушки и дренажи. Неисправность на любом из этих элементов способна повлиять на показания или привести к фактической потере воды.
Рабочая последовательность обычно выглядит так:
1. Определяют границы участка, рабочее и пробное давление, температуру воды и наружного воздуха.
2. Отделяют проверяемую часть от действующей сети. Убеждаются, что арматура, заглушки и временные соединения установлены правильно.
3. Заполняют контур водой, удаляя воздух через верхние точки и воздухосборники.
4. Дают воде и трубопроводу стабилизироваться по температуре.
5. Поднимают давление до пробного насосом, затем отключают насос и фиксируют начальное показание.
6. Выдерживают участок не менее 10 минут, записывая давление и температуру.
7. После сброса давления осматривают трубы, сварные швы, арматуру и соединения.
Разборку, подтяжку и ремонт элементов выполняют только после полного сброса давления. Проверка герметичности не отменяет требований безопасности: нагруженный трубопровод нельзя вскрывать или ремонтировать.
Допуск, установленный для внутридомового отопления, не заменяет требования к испытанию внешней тепловой сети.
Остаточный воздух и нестабильность показаний манометра
Воздух в заполненном контуре заметно влияет на показания. При нагнетании давления воздушная пробка сжимается. После отключения насоса она расширяется и меняет распределение давления в системе. Манометр может показывать плавное снижение, кратковременный подъём или колебания стрелки.
Воздушные карманы чаще остаются в верхних точках трассы, на подъёмах и ответвлениях, у оборудования и там, где меняется диаметр трубы. Сам факт заполнения водой не гарантирует, что воздух вышел полностью. Особенно трудно удалить его из протяжённых участков и сложных по конфигурации ответвлений.
На воздух в контуре могут указывать такие признаки:
- стрелка колеблется и не показывает устойчивой динамики;
- после остановки насоса показание частично восстанавливается;
- пробное давление приходится набирать повторно;
- после стравливания воздуха поведение манометра меняется;
- нестабильность сильнее проявляется в начале выдержки.
При подозрении на воздушную пробку насос останавливают и выпускают воздух через верхние точки до появления устойчивого потока воды. Затем дают давлению и температуре стабилизироваться и начинают отсчёт заново. Продолжать испытание, просто подкачивая воду, мало полезно: подкачивание маскирует динамику и не показывает, почему давление менялось.
Воздух может быть и в измерительной линии. Тогда даже при исправном основном контуре манометр будет показывать скачки или запаздывать. Поэтому проверяют не только точки удаления воздуха на трубопроводе, но и сам измерительный тракт.
Если после полного удаления воздуха показания перестали колебаться, это объясняет прежнюю нестабильность. Но окончательный вывод о герметичности делают по результатам нового испытания. Само по себе изменение показаний после стравливания воздуха не доказывает, что утечки нет.
Запорная арматура и сальниковые уплотнения
Труба может быть целой, а давление будет уходить через арматуру или временные элементы обвязки. Осматривают задвижки, затворы, краны, вентили, обратные клапаны, дренажи и заглушки. Отдельного внимания требуют сальниковые уплотнения, фланцы и соединения шлангов насосной установки.
Небольшой пропуск не всегда сразу виден. Изношенная сальниковая набивка, деформированная прокладка или неплотный обратный клапан могут давать постепенное снижение давления. В результате стрелка манометра движется без резких провалов, хотя причина находится не в теле трубы.
Чтобы сузить зону поиска, участок последовательно разделяют арматурой. Сначала фиксируют давление при отключённом насосе, затем изолируют отдельные ветви и сравнивают показания. Если после отсечения одной части динамика меняется, проверку сосредоточивают на ней. Так можно локализовать проблему до конкретного участка или узла.
При этом важно учитывать схему сети: перекрытие арматуры помогает лишь тогда, когда границы испытания и положение кранов понятны. Ошибка в положении задвижки способна оставить в контуре незамеченную ветвь или, наоборот, отделить часть объёма от манометра.
Осмотр арматуры и уплотнений проводят после сброса давления. Проверяют сальники, фланцевые соединения, прокладки, дренажи, байпасы, заглушки и временную обвязку. После ремонта испытание повторяют полностью. Нельзя считать дефект устранённым только потому, что стрелка перестала снижаться после очередного подкачивания.
Температура воды и динамика падения давления
В замкнутом контуре показания зависят от состояния воды и трубопровода. При охлаждении вода уменьшается в объёме, а металл меняет размеры. В результате давление может снижаться даже без утечки. Поэтому температура воды в начале и конце выдержки имеет диагностическое значение, а не служит формальной записью в протоколе.
Условия вдоль трассы неодинаковы. Подземный участок, надземная металлическая труба и ввод в здание отдают тепло с разной скоростью. На результат влияют протяжённость и объём контура, диаметр и толщина стенки, температура окружающей среды и время после заполнения. По одной универсальной скорости падения давления нельзя определить, охлаждается ли вода или пропускает соединение.
Обычно температурный эффект проявляется плавно и связан со временем. Но такой признак не даёт окончательного ответа: небольшая утечка тоже может вызывать постепенное снижение. Чтобы отличить одно от другого, сопоставляют показания манометра с температурой и повторяют проверку после стабилизации условий.
Полезно зафиксировать:
- температуру воды в начале и в конце выдержки;
- температуру наружного воздуха;
- время заполнения и момент отключения насоса;
- давление в одинаковые промежутки времени;
- изменения показаний после стабилизации температуры.
Если температура воды заметно меняется, а давление постепенно снижается, температурную причину нужно учитывать. Однако ссылаться на охлаждение без фактических замеров недостаточно. Результат испытания теплосети оценивают по установленным требованиям, а при сомнительной динамике участок проверяют повторно после стабилизации.
Особенно легко ошибиться, если измерения сравнивают на разных участках или в разные моменты. У них может различаться объём воды, тепловая инерция и температура труб. Поэтому сравнивать стоит не отдельные показания, взятые из разных условий, а последовательность измерений на одном и том же участке.
Как различить причины потери давления
Диагностика начинается с простых факторов, которые можно проверить без вмешательства в трубопровод: прибора, импульсной линии, воздуха и температуры. После этого переходят к арматуре и поэтапной изоляции участка. Такой порядок снижает риск принять погрешность измерения за повреждение трубы.
| Наблюдение | Что проверить в первую очередь |
|---|---|
| Стрелка скачет или колеблется | Воздух в контуре и измерительной линии, соединения манометра |
| После стравливания воздуха показания меняются | Полноту заполнения и удаление воздуха из верхних точек |
| Давление снижается плавно, одновременно меняется температура воды | Температуру в начале и конце выдержки, стабилизацию участка |
| После отсечения ветви динамика меняется | Арматуру, соединения и трубопровод в изолированной части |
| Два манометра показывают разные значения | Поверку, нулевое положение, импульсные линии и соединения |
| После ремонта снижение повторяется | Качество ремонта, соседние соединения и полноту повторного испытания |
Резервный манометр полезен, если его подключение и состояние тоже проверены. Простая замена прибора не решит проблему, если воздух остался в импульсной линии или негерметично соединение насоса. В таком случае показания могут снова оказаться нестабильными.
Стабильное давление после удаления воздуха и температурной стабилизации означает, что утечка в ходе этой выдержки не подтверждена. При продолжающемся снижении нужно искать негерметичность или проверять измерительный тракт.
Эта разница важна для практического вывода. Стабильная стрелка не является признаком утечки. Если давление удерживается в течение установленного времени, оснований утверждать, что обнаружен пропуск, нет. Если же давление продолжает снижаться после удаления воздуха и стабилизации температуры, проверяют трубы, сварные швы, арматуру и соединения.
Оценка результатов опрессовки
Испытание внешней тепловой сети признают удовлетворительным, если за время выдержки манометр не фиксирует падения давления, а осмотр не выявляет течей, свищей и других повреждений. Для внутридомовой системы применяют отдельный критерий СП 73.13330.2016: снижение не более 0,02 МПа за пять минут. Эти требования нельзя объединять в один общий допуск для всех систем отопления.
При падении давления сначала записывают фактические условия: начальное и последующие показания, температуру воды и наружного воздуха, время отключения насоса. Затем проверяют манометр и измерительные линии, удаляют воздух и повторяют выдержку после стабилизации температуры. Если снижение продолжается, участок делят на части и последовательно ищут источник потери.
Осмотр проводят после сброса давления. Проверяют сварные соединения, фланцы, сальники, арматуру, дренажи, заглушки и временную обвязку. Дефекты устраняют, после чего проводят полный цикл испытания с новым начальным отсчётом. В протоколе фиксируют фактические условия и результат, а не только значение, до которого удалось поднять давление.
Падение давления при опрессовке требует не предположения, а последовательной проверки. Воздух, температура и неисправный измерительный тракт могут исказить картину; арматура и соединения могут дать реальную потерю. Если после проверки этих факторов давление продолжает снижаться, поиск переводят на трубопровод, сварные швы и узлы. Итоговый вывод о герметичности делают по выдержке и осмотру, а не по одному движению стрелки.
