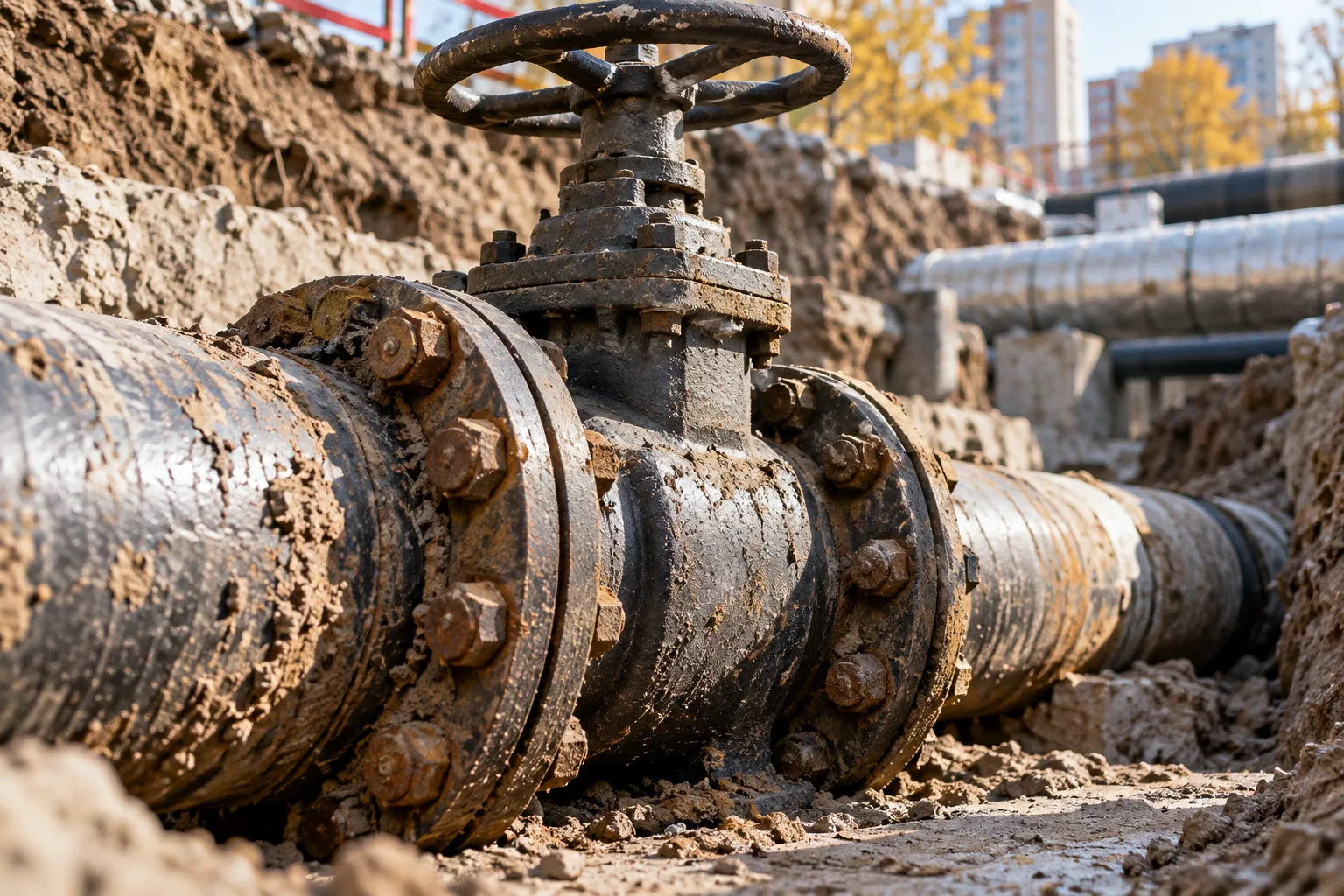

Потери тепла в теплосетях: почему растут расходы на транспортировку
Ориентир в 10–15% иногда используют для оценки технологических потерь в разветвлённых теплосетях.
Но это не единый норматив для всей страны: расчётное значение определяют для конкретной сети с учётом длины и диаметра труб, способа прокладки, изоляции и режима работы.
Фактические потери могут заметно отличаться от расчётных. Повреждённая изоляция, вода в каналах и скрытые утечки заставляют тратить больше тепла, воды на подпитку и электроэнергии на перекачку. Чтобы понять, откуда берутся дополнительные расходы, важно разделять нормативный расчёт и реальное состояние трубопроводов.
Основной документ для расчёта нормативов технологических потерь при передаче тепловой энергии и теплоносителя — приказ Минэнерго России от 30 декабря 2008 года № 325. Изменения в порядок были утверждены 10 августа 2012 года.
Нормативная и физическая основа потерь
Нормативные технологические потери складываются из двух частей:
- тепла, которое передаётся через изоляцию трубопроводов и оборудования в окружающую среду;
- теплоносителя, ушедшего из сети с утечками.
Потери на источнике теплоснабжения в эту категорию не входят. Не включаются в неё и потери во внутридомовых сетях потребителя, в том числе на принадлежащих ему тепловых пунктах. Расчёт охватывает участок передачи тепловой энергии между границами балансовой принадлежности.
В водяной сети полезная тепловая нагрузка зависит от расхода теплоносителя и разницы температур в подающем и обратном трубопроводах. При установившемся режиме её описывает выражение:
Qп = G · cр · (Tпр − Tобр),
где G — массовый расход воды, cр — удельная теплоёмкость, Tпр и Tобр — температуры в подающем и обратном трубопроводах.
По пути к потребителю часть энергии уходит через стенку трубы и теплоизоляцию. Чтобы доставить необходимое количество тепла, источнику приходится вырабатывать больше энергии. Если же сеть работает с повышенным расходом, растут потери давления и нагрузка на насосы. Они потребляют больше электроэнергии, измеряемой в кВт·ч. Повышенная температура увеличивает нагрузку на трубопроводы, арматуру и оборудование тепловых пунктов.
В паровых сетях расчёт учитывает энтальпию пара. Уходящий с утечкой пар или конденсат несёт тепловую энергию, поэтому одинаковая по массе потеря воды и пара по-разному влияет на баланс.
Норматив описывает расчётные параметры теплосети. Намокание, разрушение или затопление изоляции в расчётную модель сами по себе не попадают.
Почему фактические потери превышают расчётные
Потери зависят от состояния труб, изоляции, арматуры и режима эксплуатации. Особенно заметно расходятся расчёт и факт там, где нарушена целостность конструкции.
Деградация теплоизоляции
Сухая теплоизоляция ограничивает передачу тепла в грунт или воздух. Если влага проникает через повреждённую защитную оболочку, неплотности кровли, трещины или дефекты основания, свойства изоляции ухудшаются. Вода повышает её теплопроводность, а слои могут терять плотность и сцепление.
Намокание изоляции способствует наружной коррозии трубы. Влага задерживается у поверхности металла, особенно если нарушены гидроизоляция канала и отвод воды. Ослабленная стенка со временем становится уязвимее к повреждениям и утечкам. Одновременно дефект изоляции создаёт локальный участок, где тепло быстрее уходит в окружающую среду.
Нарушения возникают и без затопления. Плиты могут смещаться, в слоях появляются пустоты и трещины, заводские стыки оказываются негерметичными, а ремонт выполняется с отступлениями от конструкции. Результат зависит не только от площади повреждения, но и от его положения. Дефект на магистральном участке способен увеличить потери для значительной части сети.
Износ труб и арматуры
Коррозия развивается как снаружи, так и внутри трубы. Наружную коррозию ускоряют контакт с грунтовой водой и нарушение гидроизоляции. Внутренняя коррозия и отложения уменьшают проходное сечение и повышают гидравлическое сопротивление.
Износ приводит сразу к нескольким последствиям:
1. Снижается прочность стенки и возрастает вероятность её повреждения.
2. Увеличивается риск разрыва и аварийной утечки.
3. Растёт перепад давления, который приходится преодолевать насосам.
4. Ускоряется износ арматуры, компенсаторов и соединений.
Утечки возможны и на локальных элементах: повреждённых прокладках фланцев, уплотнениях задвижек и кранов. Неисправный дренаж затрудняет удаление воды, а отсутствие смотровых колодцев или закрытые ответвления мешают вовремя обнаружить дефект.
Режим работы сети
Повышенные расход и скорость теплоносителя увеличивают нагрузку на стенки труб, стыки и арматуру. Резкое изменение скорости потока может вызвать гидравлический удар. Если стенка уже ослаблена коррозией, риск повреждения становится выше.
Для водяных сетей имеет значение сезонная и суточная неравномерность. Ночью разбор тепла снижается, а утром расход может быстро вырасти. Это усложняет регулирование и создаёт дополнительную нагрузку на участки с дефектами.
В паровых сетях на потери влияет образование и отвод конденсата. Если конденсатоотводчик неисправен, уклон трубопровода нарушен или на линии есть застойные зоны, вода накапливается. Это уменьшает пропускную способность и повышает риск гидроударов.
| Дефект или фактор | Как увеличиваются потери | Как это отражается на затратах |
|---|---|---|
| Намокание теплоизоляции | Возрастает теплопроводность, развивается наружная коррозия | Увеличивается потребность в тепле, требуется ремонт изоляции и трубы |
| Смещение или разрыв изоляции | Тепло уходит через дефектные зоны | Растут потери на повреждённых, особенно магистральных, участках |
| Утонение стенки трубы | Повышается риск утечки или разрыва | Нужны аварийный ремонт и восстановление теплоносителя |
| Износ уплотнений | Вода или пар уходят через негерметичные соединения | Увеличиваются теплопотери, подпитка и расходы на ремонт |
| Повреждение при посторонних работах | Нарушается герметичность трубопровода | Возникают внеплановые работы и перебои в подаче тепла |
| Повышенный расход и давление | Растёт нагрузка на насосы и соединения | Увеличивается потребление электроэнергии и риск отказа |
Скрытые утечки теплоносителя и их роль в расходах
При утечке сеть теряет не только нагретую воду или пар, но и энергию, затраченную на их подготовку и нагрев. Чтобы поддерживать расход и параметры на входе к потребителю, систему подпитывают водой либо увеличивают выработку пара.
Для водяной сети утечка обычно означает дополнительные расходы на:
- производство или закупку тепловой энергии;
- воду для подпитки;
- водоподготовку;
- электроэнергию насосов;
- ремонт трубопровода и связанные с ним аварийные работы.
В паровой сети к этому добавляется потеря конденсата. Значительная утечка пара может быстро снизить давление и нарушить работу подключённых потребителей.
Подземную утечку не всегда видно на поверхности. Вода может уходить в грунт, канал или дренаж. Возможные признаки — изменение баланса, падение давления без соответствующего роста расхода и локальная коррозия. Чтобы подтвердить предположение, нужны замеры и обследование участка.
Утечку важно оценивать не только по объёму потерянного теплоносителя. Она может вывести из строя участок, потребовать отключения потребителей и изменить гидравлический режим соседних частей сети.
Связь потерь с тарифом не прямая. Технологические потери учитываются в энергетическом балансе и расчёте затрат на передачу тепла, но то, как именно они отражаются в тарифе, зависит от применяемой нормативной базы. Поэтому увеличение потерянного объёма энергии и рост платы за транспортировку не обязательно совпадают по величине.
Есть и риск неверно определить границы потерь. Разница между показаниями источника и дома может включать потери теплосети, погрешности приборов, неучтённые ответвления и расходы на тепловом пункте. Внутридомовые сети в норматив потерь при передаче не входят, их баланс рассматривают отдельно.
Как определяют нормативы по приказу № 325
Методика делит сеть на участки с различающимися характеристиками. Для расчёта учитываются длина и диаметр трубопровода, конструкция изоляции, способ прокладки, температурный режим и условия эксплуатации.
Для каждого участка рассчитывают передачу тепла через изоляционную конструкцию. Отдельно учитывают утечки теплоносителя. Полученный результат задаёт нормативный объём технологических потерь при передаче тепла.
Такой расчёт позволяет применять единый подход к сетям с разными техническими параметрами и использовать норматив в экономических расчётах. Но он опирается на исходные данные о конструкции и режиме работы. Расчёт не показывает автоматически, намокла ли изоляция, появилась ли коррозия или возникла ли утечка после её утверждения.
Поэтому норматив и инструментальные измерения отвечают на разные вопросы. Первый показывает расчётное значение для заданных параметров сети. Вторые помогают установить, что происходит на конкретном участке сейчас.
Универсального процента потерь для всех теплосетей страны нет. Показатель 10–15% может использоваться как ориентир для разветвлённых сетей, но норматив для конкретного объекта определяют расчётом. Один и тот же процент в разных сетях соответствует разному объёму тепла: значение зависит от длины, диаметра, температуры и режима работы.
| Расчётный норматив | Инструментальный результат |
|---|---|
| Опирается на параметры сети, принятые для расчёта | Отражает состояние обследуемого участка |
| Учитывает расчётную теплопередачу через изоляцию | Помогает обнаружить локальные дефекты и отклонения |
| Определяет потери по принятой методике | Показывает фактический баланс теплоносителя |
| Не фиксирует автоматически влажность и повреждения | Позволяет выявить нагрев, коррозию и дефекты |
| Используется в нормативных и экономических расчётах | Нужен для технического обследования и аудита |
Норматив задаёт расчётную основу для экономики теплосети, но не заменяет обследование её фактического состояния.
Инструментальные замеры: от расчёта к факту
Баланс имеет смысл только при правильно заданных границах измерения. Для водяной сети фиксируют расход, температуры подачи и обратки, а также давление на входе и выходе. Измерения на источнике и у потребителей должны относиться к одному временному интервалу. Если показания сняты в разное время, сравнение может дать искажённый результат.
Разность между теплом, поданным в сеть, и нагрузкой потребителей нельзя автоматически считать потерями через изоляцию. В неё могут входить:
1. Технологические потери в трубопроводах.
2. Погрешность приборов и неполные данные.
3. Неучтённые или нерегламентированные потоки.
Без секционного учёта трудно понять, где именно возникает отклонение. Расходомеры на ответвлениях и отдельные узлы учёта позволяют сузить поиск до участка, а не обследовать всю сеть целиком.
Тепловизионное обследование помогает находить зоны с повышенной температурой поверхности и возможными нарушениями изоляции. Для заглублённых участков его дополняют осмотром каналов, проверкой дренажей, оценкой уровня воды и выборочным вскрытием. Одного снимка недостаточно, чтобы определить причину дефекта: его нужно сопоставить со схемой сети и результатами других замеров.
Утечки выявляют акустическими методами, осмотром колодцев и участковыми измерениями расхода. На водяных сетях проверяют задвижки, смотровые камеры и дренажные устройства. На паровых линиях отдельно осматривают соединения и оборудование для отвода конденсата.
Для пара нужен массовый и энтальпийный баланс. Формула, применяемая к воде, здесь недостаточна: температура конденсации и доля влаги в паре меняют количество переносимого тепла. В водяной сети сопоставляют расход, температуру подачи и обратки, а также гидравлические режимы.
Практическая последовательность обследования может быть такой:
1. Уточнить границы балансовой принадлежности и схему подключённых потребителей.
2. Проверить поверку расходомеров, термопреобразователей и датчиков давления.
3. Снять согласованные по времени показания на источнике и у потребителей.
4. Отделить вероятные потери от погрешности измерений и неучтённых потоков.
5. Локализовать отклонение секционными замерами и обследованием.
6. Оценить расходы на тепло, электроэнергию, подпитку и ремонт.
7. Повторить измерения после устранения обнаруженных дефектов.
Приоритет ремонта разумно определять по величине потерь и нагрузке участка. Локальная замена изоляции может оказаться менее эффективной, чем устранение крупной утечки. Сравнивать нужно ожидаемый эффект за период эксплуатации, а не только стоимость отдельной работы.
Что показывает рост расходов на транспортировку
Увеличение расходов складывается из нескольких связанных процессов: тепло уходит через повреждённую изоляцию, теплоноситель теряется через негерметичные участки, а насосы тратят больше энергии на перекачку. Изношенные трубы, затопленные каналы и неисправная арматура способны одновременно усиливать все три составляющие.
Приказ Минэнерго России № 325 определяет порядок расчёта нормативных потерь. Но норматив не показывает автоматически, в каком состоянии находится каждый участок. Для этого нужны согласованные измерения, обследование изоляции, проверка утечек и корректно определённые границы баланса.
Сухая изоляция, исправный дренаж, герметичные соединения и секционный учёт помогают увидеть, где именно теряется ресурс. Тогда обсуждение затрат перестаёт сводиться к общей цифре: можно отделить расчётное значение от фактического и планировать ремонт по состоянию сети.
