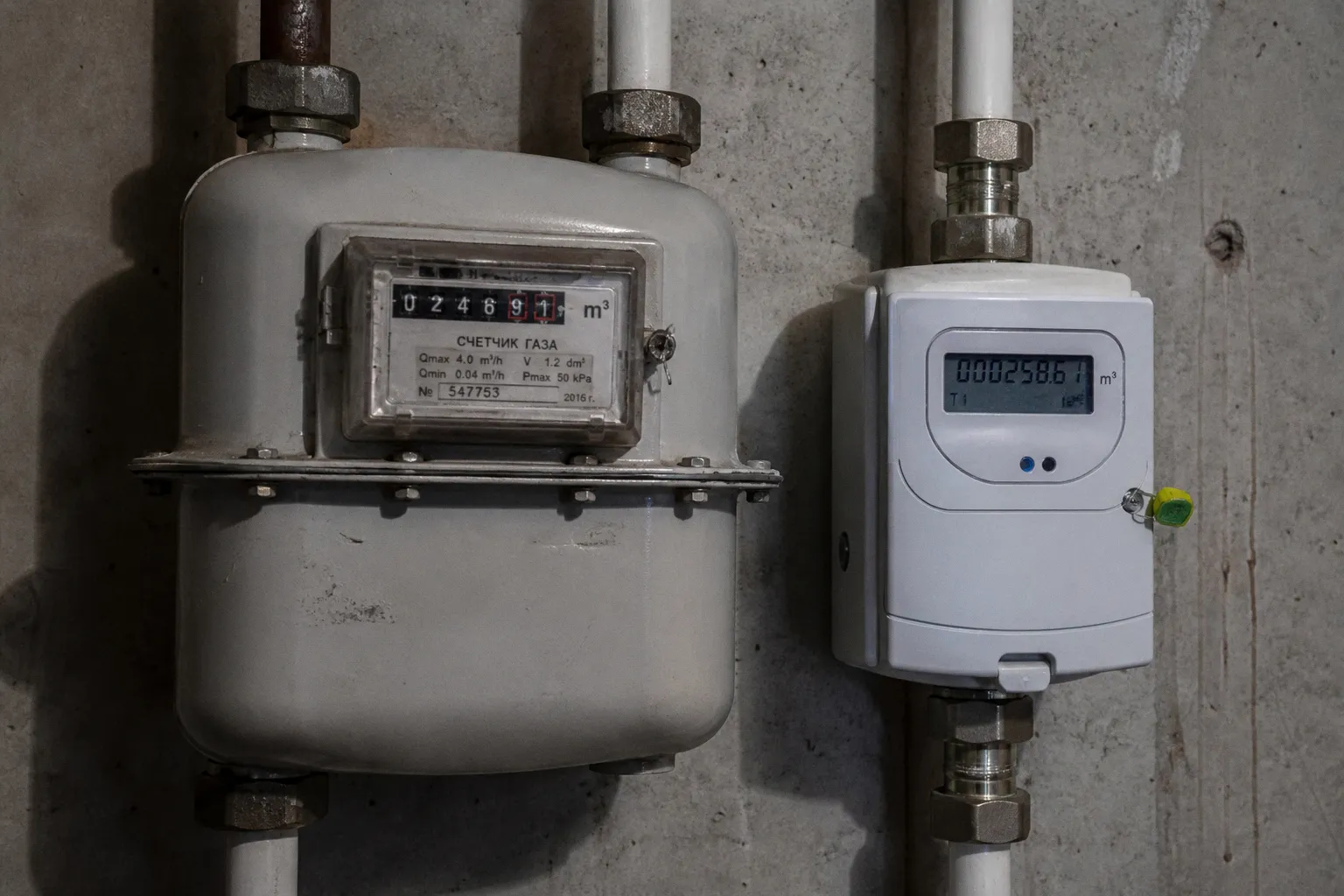

Умный счетчик газа: ультразвуковой против мембранного

Счетчик должен соответствовать расходу газа, условиям установки, требованиям поставщика и вашим задачам по передаче показаний. Иначе даже технологичная модель не даст ожидаемой экономии.

Мембранный и ультразвуковой приборы считают один и тот же ресурс, но делают это принципиально разными способами. Первый использует механические камеры, мембраны и рычаги. Второй измеряет прохождение ультразвуковых импульсов через поток и обрабатывает данные электронным блоком. Отсюда различия в габаритах, шуме, обслуживании, питании и возможностях дистанционного учета.

Как устроены два типа счетчиков

Мембранный счетчик газа — это механический прибор с несколькими измерительными камерами. Когда газ проходит через корпус, мембраны перемещаются, а система рычагов передает это движение на счетный механизм. На лицевой панели отображается объем потребленного газа.

Конструкция появилась не вчера: первый патент на мембранный, или диафрагменный, газовый счетчик был получен в 1844 году. За это время принцип довели до состояния, при котором он остается массовым решением для бытового учета. Мембранный прибор не требует постоянного внешнего электропитания и способен работать в широком температурном диапазоне — обычно от -40 до +50 °C.

Ультразвуковой счетчик газа работает иначе. В его корпусе нет подвижных механических элементов, которые перемещались бы под воздействием потока. Электроника направляет ультразвуковые импульсы по потоку и против него, после чего сравнивает время их прохождения. Разница между этими значениями используется для определения скорости потока и объема газа.

Встроенный микропроцессорный блок может обрабатывать измерения, сохранять данные и поддерживать функции интеллектуальной передачи показаний. При этом электронная часть нуждается в питании: бытовые ультразвуковые модели используют встроенную литиевую батарею. Поэтому называть такой счетчик полностью энергонезависимым нельзя.

«Умный» счетчик — это не только способ измерения, но и набор функций вокруг него: память, диагностика, передача данных и контроль состояния прибора.

Разница между технологиями лучше всего видна в практических параметрах:

Мембранный прибор: почему его рано списывать со счетов

В бытовом секторе мембранные счетчики сохраняют сильные позиции не из-за консерватизма поставщиков, а благодаря сочетанию простоты и предсказуемости. В конструкции нет сложной вычислительной системы, которую нужно регулярно поддерживать. Основная работа выполняется механикой, а показания видны непосредственно на счетном устройстве.

Для квартиры или частного дома это может быть рациональным решением, если владельцу не нужны автоматическая передача данных и удаленный контроль. Такой прибор особенно уместен там, где уже предусмотрена стандартная схема снятия показаний, а доступ к счетчику не создает трудностей.

Есть и ограничения. Мембранные модели обычно крупнее электронных и могут издавать шум при работе. Для наружной установки это чаще всего несущественно, а вот в небольшом помещении рядом с кухней или котельной звук может раздражать. Кроме того, механические элементы со временем подвергаются износу. Сам факт длительного срока службы не означает, что прибор можно бесконечно эксплуатировать без поверки и контроля состояния.

Обратите внимание на три момента.

• Габариты корпуса. Старый монтажный узел не всегда позволяет без переделок установить более крупную модель, а компактное пространство вокруг трубы может сделать замену неудобной.
• Направление потока. Счетчик устанавливают в соответствии с маркировкой корпуса и проектной схемой. Ошибка на этом этапе влияет не на «умность» прибора, а на корректность всей установки.
• Поверка. Для мембранных счетчиков межповерочный интервал обычно составляет 10–12 лет, но ориентироваться нужно на паспорт конкретного изделия и дату ввода в эксплуатацию.

Мембранный умный счетчик газа — формулировка, с которой нужно быть особенно внимательным. Сам механический принцип не делает прибор интеллектуальным. Дополнительные функции могут появляться благодаря импульсному выходу, внешнему модулю связи или комплектации конкретной модели. Поэтому при покупке нужно уточнять не только тип измерительного механизма, но и перечень реально доступных функций.

Ультразвуковой счетчик газа: где находится его преимущество

Главное достоинство ультразвуковой технологии — отсутствие подвижных деталей в измерительном тракте. Это снижает риск механического износа и позволяет сделать корпус компактнее. Для современной системы учета важна и электронная часть: она может хранить сведения, контролировать параметры работы и передавать данные через предусмотренный интерфейс.

В быту это означает меньше ручной работы. Если счетчик подключен к системе дистанционной передачи показаний, владельцу не приходится каждый расчетный период добираться до прибора, фотографировать экран или вспоминать дату последней передачи данных. Но здесь есть принципиальная оговорка: наличие электронного блока само по себе не гарантирует, что данные будут автоматически уходить поставщику.

Совместимость зависит от конкретной модели, коммуникационного модуля, требований оператора и доступной инфраструктуры. Единого общемирового стандарта, одинакового для всех умных газовых счетчиков, нет. Перед покупкой нужно выяснить, какой протокол и какой канал связи принимает организация, которая будет использовать показания.

Ультразвуковой счетчик газа с термокоррекцией также нельзя выбирать только по названию функции. Термокоррекция нужна для приведения измеренного объема к нормальным условиям. В технической документации этот расчет может быть связан с требованиями ГОСТ 2939. Но конкретный набор датчиков, диапазон коррекции и порядок отображения результата зависят от исполнения прибора.

Для частного дома это имеет значение, если расход газа связан не только с плитой, но и с котлом, водонагревателем или другим оборудованием. В таком случае объем и режим потребления заметно отличаются от небольшого квартирного расхода, а к выбору измерительного диапазона следует подходить аккуратнее.

Что может повлиять на работу ультразвуковой модели

Ультразвуковой прибор точен не «вообще», а в пределах условий, на которые он рассчитан. На результат и стабильность эксплуатации могут влиять:

• качество и однородность газового потока;
• соблюдение требований к участкам трубопровода до и после счетчика;
• корректность монтажа и направление движения газа;
• состояние источника питания;
• соответствие коммуникационного модуля инфраструктуре оператора;
• температура и другие условия, указанные в паспорте.

Отдельно остановлюсь на качестве потока. В ультразвуковой системе измерение строится на прохождении импульсов через газовую среду. Поэтому монтаж «как получится», с нарушением предусмотренной схемы или без учета особенностей трубопровода, может свести на нет преимущества электроники. Компактность прибора не означает, что к установке можно относиться проще.

Как выбрать пропускную способность: G1,6, G2,5 или G4

Одна из частых ошибок — покупать счетчик по диаметру трубы или по принципу «чем больше запас, тем лучше». Для учета газа ориентируются на пропускную способность прибора и состав оборудования, которое работает в доме.

Бытовые счетчики относят к типоразмерам, среди которых распространены:

• G1,6 — расход до 2,5 м³/ч;
• G2,5 — расход до 4 м³/ч;
• G4 — расход до 6 м³/ч.

Бытовой диапазон, таким образом, находится примерно от 1 до 6 м³/ч, но конкретный выбор определяется не только максимальным числом на корпусе. Нужно сложить паспортный расход всех газовых приборов, которые могут работать одновременно, и сопоставить его с требованиями проекта и поставщика газа.

Если в квартире установлена только газовая плита, потребление обычно существенно отличается от частного дома с отопительным котлом. Для котла важен его максимальный расход, причем ориентироваться следует на технические характеристики оборудования, а не на среднее бытовое использование.

Слишком маленькая пропускная способность создает очевидный риск: счетчик может не соответствовать расчетному режиму. Слишком большой типоразмер тоже не всегда является удачным выбором. При небольшом фактическом расходе нужно смотреть на рабочий диапазон и характеристики конкретного прибора, а не только на верхний предел.

Я рекомендую перед покупкой подготовить короткую таблицу:

После этого данные нужно сопоставить с проектной документацией. Если в доме меняется состав оборудования, например появляется котел большей мощности, старый счетчик уже нельзя оценивать только по тому, что он «раньше справлялся».

Точность: электронный счетчик не всегда автоматически лучше

Запрос «электронный счетчик газа, погрешность» обычно появляется после того, как владелец видит в рекламе слова «высокая точность». Но сравнивать приборы только по типу механизма неправильно.

Мембранный счетчик имеет механическую систему измерения. На ее работу влияют состояние мембран, рычажного механизма, герметичность и соблюдение условий эксплуатации. Ультразвуковой счетчик не имеет подвижных деталей, но зависит от качества потока, электроники, батареи и правильности монтажа.

Практический вывод здесь такой: у ультразвукового прибора есть технологический потенциал для точного измерения и расширенной диагностики, однако результат формирует вся система, а не одна характеристика в рекламном описании. Если счетчик установлен с нарушением требований или работает за пределами расчетных условий, электронная начинка не исправит проблему.

При сравнении моделей смотрите на следующие сведения в паспорте:

1. Диапазон измеряемого расхода. Он должен соответствовать реальному режиму дома, а не только максимальной нагрузке.

2. Допустимые условия температуры и давления.

3. Требования к прямым участкам трубопровода и монтажному положению.

4. Наличие термокоррекции и способ отображения объема.

5. Срок службы встроенной батареи и порядок ее замены, если такая процедура предусмотрена.

6. Межповерочный интервал и правила предоставления прибора на поверку.

7. Поддерживаемый интерфейс передачи данных.

8. Порядок действий при ошибке, разряде батареи или потере связи.

Важно понимать: точность учета и удобство передачи показаний — разные параметры. Прибор может хорошо измерять объем, но не поддерживать нужную систему связи. И наоборот, наличие удаленной передачи данных не подтверждает автоматически превосходство измерительного тракта.

Сначала выбирают подходящий диапазон и условия работы, затем — способ передачи данных. Покупка «самого умного» прибора в обратном порядке часто заканчивается лишними расходами.

Что означает «умный» в реальной эксплуатации

Для владельца жилья умные функции имеют смысл только тогда, когда они решают конкретную бытовую задачу. Обычно речь идет о нескольких сценариях.

Автоматическая передача показаний. Счетчик может отправлять данные через встроенный или внешний коммуникационный модуль. Но оператор должен принимать этот формат, а в доме должна работать соответствующая инфраструктура.

Память измерений. Электронный блок способен сохранять данные за определенные периоды. Это удобно, если нужно восстановить динамику потребления или разобраться с расхождением между фактическим использованием и начислением.

Диагностика. Устройство может фиксировать отдельные события и технические состояния. Набор таких сообщений определяется моделью. Не стоит считать, что любой прибор автоматически обнаруживает все неисправности системы газоснабжения.

Термокоррекция. Она позволяет учитывать условия, к которым приводится объем газа. Наличие функции нужно подтверждать техническим описанием, а не общим словом «интеллектуальный».

Компактность. Для небольшой кухни или узкого монтажного пространства электронная модель может оказаться удобнее. Но окончательное решение все равно принимает специалист с учетом проекта и требований к установке.

Здесь уместно провести параллель с бытовой энергоэффективностью в целом: здоровый образ жизни редко строится вокруг одной покупки, и экономия ресурсов устроена так же. Счетчик показывает потребление и помогает им управлять, но не заменяет утепление, исправную автоматику котла и разумный режим использования газа.

Какой счетчик выбрать для квартиры, дома и системы с удаленным учетом

Универсального ответа «ультразвуковой всегда лучше» нет. Решение зависит от условий эксплуатации.

Для квартиры с газовой плитой

Если нужен простой учет без автоматической передачи данных, мембранная модель может быть достаточной. Ее преимущества — понятная конструкция, отсутствие отдельного питания и широкая распространенность. Нужно только проверить габариты, направление потока, типоразмер и срок поверки.

Ультразвуковой вариант имеет смысл, если важны компактность, отсутствие механического шума и возможность встроить прибор в систему дистанционного учета. При этом следует заранее подтвердить совместимость связи с оператором.

Для частного дома с котлом

Здесь главным становится расчет максимального расхода. Газовая плита и отопительный котел могут работать одновременно, поэтому типоразмер выбирают по совокупной нагрузке и проекту. Для такого объекта удобны функции памяти, диагностики и удаленной передачи данных, однако они не отменяют требования к монтажу.

Если счетчик находится на улице или в неотапливаемом шкафу, нужно сопоставить рабочий температурный диапазон прибора с фактическими условиями. Для мембранных моделей в фактуре указан диапазон от -40 до +50 °C, но по ультразвуковому счетчику необходимо смотреть паспорт конкретного изделия и характеристики батареи.

Для дома, где уже внедряется автоматизированный учет

В этом сценарии ультразвуковой счетчик может быть предпочтительнее благодаря электронному блоку и возможностям передачи данных. Но покупать его следует только после согласования технических параметров с организацией, которая принимает показания.

Запросите у поставщика газа или оператора:

• допустимые модели и типы счетчиков;
• требования к интерфейсу и каналу связи;
• правила ввода прибора в эксплуатацию;
• перечень документов после установки;
• порядок передачи данных при временной потере связи;
• требования к поверке и замене батареи.

Если организация не подтверждает совместимость, слово «умный» в карточке товара остается маркетинговым описанием, а не гарантией работы в вашей системе.

Что проверить до покупки и установки

Я часто сталкиваюсь с ситуацией, когда владелец сначала заказывает счетчик, а уже затем выясняет, что выбранный корпус не подходит по размеру или модель нельзя принять к коммерческому учету. Чтобы не оплачивать повторный монтаж, действуйте по порядку.

1. Определите состав газового оборудования. Запишите все приборы, включая те, которые могут работать одновременно.

2. Проверьте расчетный расход. Используйте паспортные данные оборудования и проект, а не приблизительную оценку по прошлым квитанциям.

3. Выберите типоразмер. Сопоставьте нагрузку с G1,6, G2,5 или G4 и рабочим диапазоном конкретной модели.

4. Уточните требования оператора. Не каждый прибор, который продается как бытовой, автоматически подходит для принятия показаний.

5. Сравните монтажные размеры. Проверьте межосевое расстояние, направление потока, положение присоединений и место для обслуживания.

6. Изучите паспорт. В нем должны быть указаны диапазоны работы, поверочный интервал, питание, порядок фиксации показаний и условия установки.

7. Согласуйте монтаж. Газовое оборудование нельзя заменять по принципу самостоятельной бытовой доработки. Работы выполняет организация, имеющая необходимые полномочия и допуски по местным правилам.

8. Оформите ввод в эксплуатацию. После установки сохраните документы, акт и сведения о первичной поверке.

Особенно внимательно отнеситесь к последнему пункту. Прибор может физически считать объем, но для начислений важен его официальный статус в системе учета. Дата установки, пломбы, документы и передача сведений должны быть оформлены в том порядке, который действует у вашего поставщика.

Если показания не передаются или начисления отличаются

При дистанционном учете возможны ситуации, когда на дисплее счетчика есть данные, а в личном кабинете они не появились. Это не всегда означает неисправность самого измерительного механизма. Причина может находиться в канале связи, модуле передачи, программном обеспечении или несоответствии формата данных.

Действуйте последовательно:

• сфотографируйте показания на дисплее или счетном механизме;
• зафиксируйте дату и время;
• проверьте, отображаются ли на приборе сообщения об ошибке;
• не вскрывайте корпус и не пытайтесь самостоятельно менять батарею;
• обратитесь к поставщику газа или оператору системы учета;
• отдельно сообщите о проблеме организации, которая устанавливала и подключала оборудование.

В обращении лучше писать конкретно: «На приборе отображаются такие-то показания, в системе они не отражаются с такой-то даты, прошу проверить передачу данных и сообщить порядок временной передачи показаний». К обращению приложите фотографию дисплея и номер лицевого счета.

Если начисление уже отличается от показаний, не ограничивайтесь телефонным звонком. Попросите зарегистрировать обращение и сохранить его номер. Затем направьте письменное заявление через предусмотренный канал поставщика — личный кабинет, электронную приемную или офис. В тексте укажите адрес, номер лицевого счета, заводской номер счетчика, дату установки, текущие показания и суть расхождения.

Мембранный прибор в такой ситуации проверяют по состоянию счетного механизма, пломбам и сроку поверки. Ультразвуковой — дополнительно по батарее, электронным сообщениям и каналу передачи. В обоих случаях не следует самостоятельно демонтировать счетчик или нарушать пломбы: это превращает техническую проблему в отдельный вопрос оформления учета.

Итог: умный счетчик газа какой выбрать

Для простой схемы учета в квартире мембранный счетчик остается нормальным и практичным выбором. Он надежен, энергонезависим в части механического измерения и не требует сложной цифровой инфраструктуры. Его слабые стороны — габариты, возможный шум и отсутствие интеллектуальных функций в базовой конструкции.

Ультразвуковой счетчик подходит тем, кому важны компактность, отсутствие подвижных деталей, электронная обработка данных и потенциально более удобная интеграция с автоматизированным учетом. Но он требует правильного монтажа, подходящего качества газового потока, исправного питания и совместимости с системой передачи показаний.

Мой практический порядок выбора выглядит так: сначала расчет расхода и согласование с оператором, затем проверка монтажа и документов, и только после этого сравнение мембранной и ультразвуковой технологии. Если поставщик не подтверждает совместимость модели или вы не понимаете, как будет работать передача данных, не ориентируйтесь на слово «умный» в рекламе.

Перед покупкой обратитесь в газоснабжающую организацию или к оператору учета и письменно уточните, какие приборы принимаются в вашем доме, какой диапазон расхода нужен и какие требования предъявляются к дистанционной передаче показаний. После установки запросите у монтажной организации акт, сведения о поверке и документы для ввода счетчика в эксплуатацию. Такой порядок занимает больше времени, чем покупка по фотографии, но именно он защищает от повторной замены, споров по начислениям и бесполезной переплаты за функции, которыми невозможно пользоваться.
