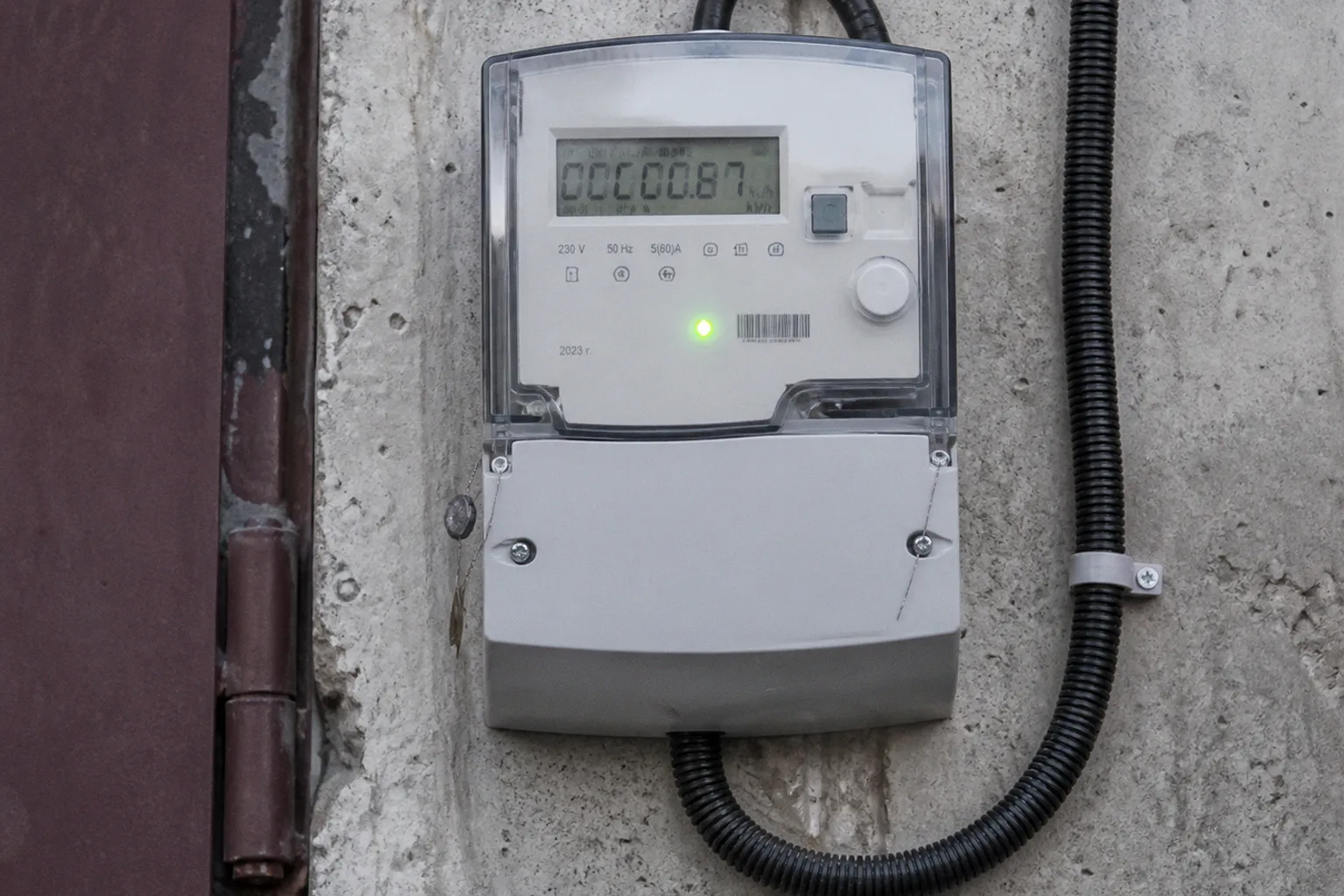

Умные счетчики электроэнергии: принцип работы по шагам

Он фиксирует напряжение, силу тока и мощность, связывает данные со временем суток, сохраняет их во внутренней памяти и передает энергоснабжающей организации.

Принцип работы умного счетчика электроэнергии строится на последовательной обработке данных. Сначала датчики снимают параметры сети. Затем микроконтроллер рассчитывает потребление и распределяет его по тарифным интервалам. После этого встроенный модуль связи отправляет сведения на сервер. При необходимости сервер передает прибору обратную команду.

Это не разновидность обычного счетчика с более крупным дисплеем. Интеллектуальный прибор входит в систему учета. В нее входят сам счетчик, каналы связи, сервер энергосбытовой или сетевой организации, программное обеспечение и регламенты обработки показаний.

Архитектура интеллектуального прибора: что находится под корпусом

Устройство умного счетчика электроэнергии можно разделить на несколько функциональных узлов. Каждый выполняет отдельную задачу. Отказ одного узла не всегда означает полную потерю данных: прибор обычно продолжает фиксировать потребление во внутреннюю энергонезависимую память даже при отсутствии связи с сервером.

Основные элементы конструкции:

• Датчики напряжения и тока. Они непрерывно снимают параметры электрической сети. На их основе определяется мощность и рассчитывается объем потребленной энергии.
• Микроконтроллер. Обрабатывает измерительные сигналы, ведет накопительный учет, формирует события и применяет тарифное расписание.
• Часы реального времени и календарь. Нужны для разделения потребления по периодам. Если в договоре предусмотрен дифференцированный тариф, прибор должен понимать, к какому интервалу относится каждый измеренный объем.
• Энергонезависимая память. Сохраняет накопленные значения при отключении электроэнергии, сбое канала связи или временной недоступности сервера.
• Коммуникационный модуль. Передает данные наружу и принимает команды от инфраструктуры энергоснабжающей организации.
• Дисплей. Показывает текущие и накопленные параметры, служебные сообщения, тарифные значения и состояние прибора.
• Автономный источник питания. Обеспечивает работу отдельных функций при отключении сетевого напряжения.
• Датчики вмешательства. Фиксируют вскрытие корпуса, воздействие магнитного поля и другие события, предусмотренные конструкцией конкретной модели.
• Сервисные интерфейсы. Могут использоваться RS-485, RS-232 и другие физические интерфейсы для настройки или обмена данными в составе системы учета.

В обычном электросчетчике измерительный узел и дисплей решают основную задачу: определить объем потребления и показать значение владельцу. Умный прибор дополнительно ведет журнал событий, привязывает показатели ко времени, взаимодействует с сервером и может получать управляющие команды. Поэтому его корректнее рассматривать как оконечное устройство автоматизированной системы коммерческого учета, а не как автономный бытовой индикатор.

Точный набор интерфейсов зависит от модели и проекта установки. Наличие в техническом описании RS-485 не означает, что конкретный счетчик передает показания через интернет. Это может быть локальный интерфейс для подключения к концентратору, контроллеру или другому оборудованию.

Умный счетчик не просто считает киловатт-часы. Он формирует цифровой журнал потребления и передает его в систему, где эти данные становятся основанием для расчетов и контроля.

Четыре этапа обработки данных: от замера до сервера

Как работают умные счетчики электроэнергии на практике, удобно разбирать по четырем этапам. Между измерением тока в квартире и появлением данных у поставщика нет одного действия «отправить показания». Система выполняет несколько операций.

1. Измерение параметров сети

Датчики прибора непрерывно контролируют напряжение, силу тока и мощность. Электрическая нагрузка в квартире изменяется постоянно. Включение чайника, нагревательного элемента, кондиционера или насоса меняет текущую мощность. Счетчик не ждет, пока пользователь нажмет кнопку или передаст показания вручную.

Измерительные сигналы поступают в электронную часть прибора. Микроконтроллер преобразует их в цифровые значения, выполняет расчет и добавляет результат к накопленному объему потребления. В бытовом расчете основная единица — киловатт-час.

На этом этапе счетчик работает как измерительный прибор. Канал связи еще не задействован. Если в доме пропал интернет или временно недоступна сеть передачи данных, измерение не останавливается.

2. Распределение по тарифным интервалам

Встроенные часы и календарь позволяют разделять потребление по времени суток. При многотарифном учете прибор использует заданное расписание. В данных могут формироваться отдельные значения для разных тарифных зон, например пиковой и льготной.

Это имеет техническое значение. Показание, снятое без временной привязки, показывает только общий объем. Для дифференцированного начисления необходимо знать, в какой момент энергия была потреблена. Умный счетчик решает эту задачу внутри прибора и передает на сервер не одно итоговое число, а структурированный набор данных.

Расписание тарифов не следует путать с самим тарифом. Счетчик распределяет объем по временным зонам. Стоимость киловатт-часа устанавливается применяемыми тарифными решениями и условиями расчетов. Прибор не формирует региональный тариф и не определяет его размер.

3. Сохранение во внутренней памяти

После обработки данные записываются в энергонезависимую память. Это принципиальное отличие от ошибочного представления, будто счетчик зависит от постоянного соединения с сервером.

При потере канала связи прибор продолжает измерять потребление. Накопленная информация не стирается. После восстановления связи система передает данные, которые хранились локально, в пределах предусмотренной архитектурой глубины архива и регламента обмена.

Отсутствие интернета в квартире также не означает, что собственник должен вручную передавать каждое показание. Канал связи может быть организован не через домашний Wi-Fi. В зависимости от проекта используются отдельные коммуникационные технологии, общедомовые концентраторы или инфраструктура сетевой организации.

4. Передача данных на сервер

На заданном цикле прибор формирует пакет данных. В него могут входить показания по тарифным зонам, время фиксации, служебные параметры и сведения о событиях вмешательства или неисправностях. Пакет передается на сервер энергоснабжающей организации через встроенный модуль связи или промежуточное оборудование.

Сервер принимает информацию, проверяет ее формат и использует в расчетных и контрольных процедурах. Пользователь может видеть данные в личном кабинете, мобильном приложении или другом интерфейсе, если такой доступ предусмотрен поставщиком.

Таким образом, ответ на вопрос, как передает показания умный счетчик, состоит не в слове «автоматически». Автоматическая передача — это результат работы измерительного узла, памяти, часов, коммуникационного модуля и серверной системы.

Протоколы связи: почему счетчик не обязан работать через Wi‑Fi

В интеллектуальном учете применяются разные каналы передачи. В фактической конфигурации конкретного дома или участка может использоваться один из нескольких вариантов:

Список протоколов в паспорте прибора не равен перечню реально используемых каналов. Конкретный региональный поставщик выбирает решение для дома, поселка или участка в рамках своей системы. Поэтому по одному внешнему виду счетчика нельзя определить, использует ли он LoRaWAN, NB-IoT, PLC или другой вариант связи.

Проблема канала связи обычно проявляется не в остановке учета, а в задержке передачи. Прибор продолжает записывать данные локально. Если связь восстановлена, система получает накопленный архив. Если неисправен сам измерительный узел, ситуация другая: связь может сохраняться, но передавать она будет некорректные или неполные значения. Диагностика должна разделять эти два отказа.

Для пользователя это означает несколько практических правил:

• отсутствие домашнего роутера не препятствует установке умного счетчика;
• отключение мобильной связи или радиоканала не обнуляет накопленные показания;
• показание на дисплее и данные на сервере могут временно различаться из-за задержки обмена;
• конкретный протокол передачи определяется проектом поставщика, а не желанием владельца выбрать удобную технологию;
• локальный интерфейс RS-485 не означает прямое подключение к компьютеру или интернету.

Память, часы и защита от вмешательства

Умный счетчик должен сохранять не только итоговый объем потребления. Для полноценной работы системы нужны временные метки, тарифные значения, сведения о нарушениях связи и событиях воздействия на прибор.

Энергонезависимая память

Память сохраняет данные при отключении питания. Это необходимо по двум причинам. Во-первых, электрические отключения являются частью обычной эксплуатации сети. Во-вторых, передача данных может быть недоступна дольше, чем расчетный интервал обмена.

Если счетчик зависел бы от постоянного подключения к серверу, любой сбой канала создавал бы пробел в учете. В интеллектуальной системе измерение и передача разделены. Сначала прибор фиксирует потребление. Потом отправляет сведения, когда коммуникационный канал доступен.

Нельзя делать обратный вывод: наличие памяти не означает бесконечный архив. Объем хранимых данных, глубина журнала и состав сохраняемых параметров зависят от модели и настроек системы. Точные сроки и графики выгрузки определяет применяемая инфраструктура.

Часы реального времени

Тарифное расписание требует синхронного времени. Счетчик должен понимать не только величину потребления, но и момент, к которому оно относится. Ошибка часов способна изменить распределение объема между тарифными зонами.

Поэтому в конструкции предусмотрены часы с календарем и автономное питание отдельных узлов. Система также может контролировать корректность времени при обмене с сервером. Конкретный алгоритм зависит от оборудования и программного обеспечения.

Датчики вскрытия и магнитного воздействия

Интеллектуальный прибор фиксирует события, связанные с несанкционированным вмешательством. К ним относятся вскрытие корпуса и воздействие магнитного поля. Такие события записываются в журнал и могут передаваться на сервер вместе с обычными измерительными данными.

Это не означает, что любое срабатывание автоматически доказывает факт хищения электроэнергии. Событие требует технической оценки в соответствии с правилами эксплуатации и процедурой проверки. Но в отличие от старого счетчика без дистанционного мониторинга умный прибор оставляет цифровой след, который сложнее игнорировать.

Крышка, пломба, положение корпуса, магнитное воздействие и состояние коммуникационного модуля становятся частью контролируемой конфигурации. Для владельца это означает необходимость не вмешиваться в прибор и не размещать рядом с ним оборудование, способное вызвать ложные или реальные срабатывания.

Дистанционное управление и ограничение подачи электроэнергии

Сервер энергоснабжающей организации может не только принимать сведения. Он способен передавать счетчику команды. В составе предусмотренных системой функций это может быть смена режима, изменение параметров обмена и дистанционное ограничение или отключение подачи электроэнергии в случае задолженности.

Здесь необходимо разделять три операции:

1. Измерение. Прибор фиксирует параметры сети и объем потребления.

2. Передача. Счетчик направляет данные на сервер.

3. Управление. Сервер отправляет команду, которую прибор принимает и исполняет в рамках своей конструкции.

Обычный счетчик в основном выполняет первую операцию. Интеллектуальный — участвует во всех трех.

Дистанционное ограничение не является способом произвольно менять показания. Оно относится к управлению режимом электроснабжения. Измерительная часть при этом должна продолжать работать в пределах штатного состояния прибора и доступного питания.

Серверная команда не возникает из показания как такового. Показание — это данные о потреблении. Основание для ограничения связано с расчетным статусом, задолженностью и установленной процедурой взаимодействия. Техническая возможность отключения не отменяет требований к уведомлению, срокам и порядку действий, которые регулируются применяемыми правилами.

Для диагностики неисправностей дистанционного отключения нужно отличать от аварийного события. При аварии в сети могут отсутствовать напряжение и связь. При управляющем ограничении команда приходит от системы учета. Журнал прибора и данные сервера позволяют установить последовательность событий точнее, чем визуальная проверка дисплея.

Правовой статус и сроки перехода на интеллектуальный учет

Базовые нормы перехода на интеллектуальные приборы учета связаны с Федеральным законом № 522-ФЗ. Закон вступил в действие поэтапно. С 1 июля 2020 года обязанность по бесплатной установке и замене умных счетчиков электроэнергии возложена на гарантирующих поставщиков в многоквартирных домах и на сетевые организации в частном секторе.

Для новостроек обязательное оснащение интеллектуальными приборами учета применяется с 2022 года. Старый фонд переводится на новую систему постепенно, по мере истечения срока службы приборов и в соответствии с графиками организаций, отвечающих за установку и замену.

Ориентировочный срок полного перехода на интеллектуальный учет в жилом фонде — 2038 год. Это не означает, что каждый конкретный дом будет переведен в один и тот же день или в один и тот же год. Сроки зависят от состояния действующего прибора, схемы учета, планов поставщика и особенностей конкретной территории.

Правовая конструкция содержит несколько принципиальных положений:

• плановая установка или замена интеллектуального счетчика выполняется за счет ответственной организации в предусмотренных законом случаях;
• потребитель не должен оплачивать плановую замену исправного прибора как отдельную бытовую услугу, если речь идет о возложенной законом обязанности поставщика или сетевой организации;
• исправный старый счетчик не всегда подлежит немедленной замене по требованию владельца до окончания установленного срока эксплуатации или поверочного интервала;
• конкретный график работ определяется не только федеральной датой, но и локальной программой организации;
• техническая конфигурация канала связи может отличаться от дома к дому и от района к району.

Сроки, указанные в федеральной логике перехода, не заменяют адресную информацию. Для конкретной квартиры или частного дома нужно смотреть уведомления и сведения организации, которая отвечает за прибор учета. Универсального календаря замены для всех объектов нет.

Что меняется для владельца квартиры и дома

Для потребителя главное изменение связано не с экраном, а с исчезновением ручной передачи данных из повседневной процедуры. Показания формируются прибором и направляются поставщику автоматически. При этом контроль со стороны владельца не исчезает.

Дисплей остается полезным инструментом сверки. Владелец может сравнивать показание на приборе с данными в личном кабинете или расчетном документе. Полное совпадение в каждую минуту не требуется: между локальным измерением и публикацией на сервере может существовать задержка.

Следует контролировать четыре группы признаков:

• прибор отображает накопленное потребление и не показывает очевидных кодов неисправности;
• дата и время соответствуют текущему состоянию системы;
• тарифные значения распределяются по предусмотренным зонам;
• в платежных данных нет необъяснимого разрыва между предыдущим и текущим периодом.

Резкое изменение начисления не доказывает неисправность счетчика. Причиной может быть изменение тарифа, переход на другой расчетный период, корректировка ранее переданных данных, изменение режима потребления или неполучение сервером части информации. Техническая проверка должна начинаться с сопоставления показания на дисплее, данных личного кабинета и расчетного документа.

В частном доме дополнительно имеет значение граница ответственности между сетевой организацией и владельцем электроустановки. Сам счетчик может быть интеллектуальным, но качество измерения зависит от схемы включения, состояния вводного оборудования, контактов и параметров сети. Электронная начинка не устраняет физические дефекты монтажа.

Почему умный счетчик не равен энергосбережению

Интеллектуальный учет дает информацию и автоматизирует контроль. Он не уменьшает потребление сам по себе.

Если в доме установлен бойлер с неисправным терморегулятором, счетчик зафиксирует повышенный расход. Если электрический котел работает по неверному расписанию, система покажет результат, но не исправит алгоритм. Если холодильник имеет высокий класс потребления или работает в неблагоприятных условиях, интеллектуальный прибор только отразит нагрузку.

Связь с энергоэффективностью появляется через данные. Владелец получает возможность увидеть профиль потребления по времени суток и сравнить его с режимом работы оборудования. На этой основе оценивают:

• перенос части нагрузки на более выгодный тарифный интервал;
• необходимость установки терморегуляторов;
• эффект от замены освещения на светодиодное;
• работу датчиков движения в проходных зонах;
• целесообразность управления бойлером, насосом или отопительным оборудованием по расписанию;
• фактическую отдачу от теплоизоляции и других мероприятий;
• нагрузку от оборудования умного дома и бытовой техники.

Но расчет экономии требует исходных данных. Нельзя приписывать одну и ту же процентную эффективность светодиодам, датчикам движения, утеплению и солнечным панелям. Эти решения работают на разных участках энергобаланса. Умный счетчик позволяет измерить изменение общего потребления, но не всегда автоматически выделяет вклад каждого устройства.

Солнечная панель для дома также не превращает счетчик в двунаправленный прибор учета. Для учета генерации, перетоков и взаиморасчетов применяется отдельная техническая схема. Наличие интеллектуального счетчика — только один из элементов такой системы.

Практическая последовательность проверки показаний

При расхождении данных не требуется сразу демонтировать прибор. Первичная проверка выполняется по последовательной схеме.

1. Снять показания с дисплея. Зафиксировать общее значение и отдельные тарифные зоны, если они отображаются.

2. Проверить дату и время. Для многотарифного учета временная ошибка влияет на распределение потребления.

3. Сопоставить данные с личным кабинетом. Учитывать возможную задержку передачи.

4. Сравнить расчетные периоды. Показание в платежном документе может относиться к другой дате, чем текущее значение на счетчике.

5. Проверить состояние связи. Отсутствие свежей передачи не означает потери локальных данных.

6. Посмотреть служебные сообщения и журнал событий. Особое значение имеют ошибки измерения, вскрытие, воздействие магнитного поля и сбои питания.

7. Обратиться к ответственной организации. Если расхождение сохраняется, требуется проверка схемы подключения, состояния прибора и серверной записи.

Самостоятельное вскрытие корпуса исключается. Оно может нарушить пломбу, вызвать регистрацию вмешательства и усложнить последующую экспертизу. Проверку измерительной части, параметров сети и канала связи выполняет уполномоченная организация.

Техническое резюме

Принцип работы умного счетчика электроэнергии состоит из четырех связанных операций: измерение параметров сети, расчет и распределение потребления по времени, сохранение данных во внутренней памяти, передача информации на сервер. Обратный канал добавляет дистанционное управление режимом учета и подачи электроэнергии.

Ключевые выводы:

• умный счетчик измеряет напряжение, ток и мощность электронными датчиками;
• микроконтроллер рассчитывает накопленное потребление и распределяет его по тарифным интервалам;
• данные не стираются при временной потере связи благодаря энергонезависимой памяти;
• конкретный канал передачи может использовать PLC, LoRaWAN, NB-IoT, RS-485, RS-232, Wi‑Fi или другую конфигурацию;
• бесплатная плановая установка и замена в предусмотренных законом случаях возложена на гарантирующих поставщиков и сетевые организации;
• новостройки оснащаются интеллектуальными приборами учета с 2022 года;
• ориентир полного перехода жилого фонда на интеллектуальный учет — 2038 год;
• умный счетчик не экономит электроэнергию автоматически, но дает данные для управления нагрузкой и проверки начислений.

Проверять нужно не только цифру на дисплее. Нужно проверять весь путь данных: измерительный узел, тарифное время, локальную память, канал связи и серверную запись. Именно в этой последовательности определяется причина расхождения между фактическим потреблением и начислением.
