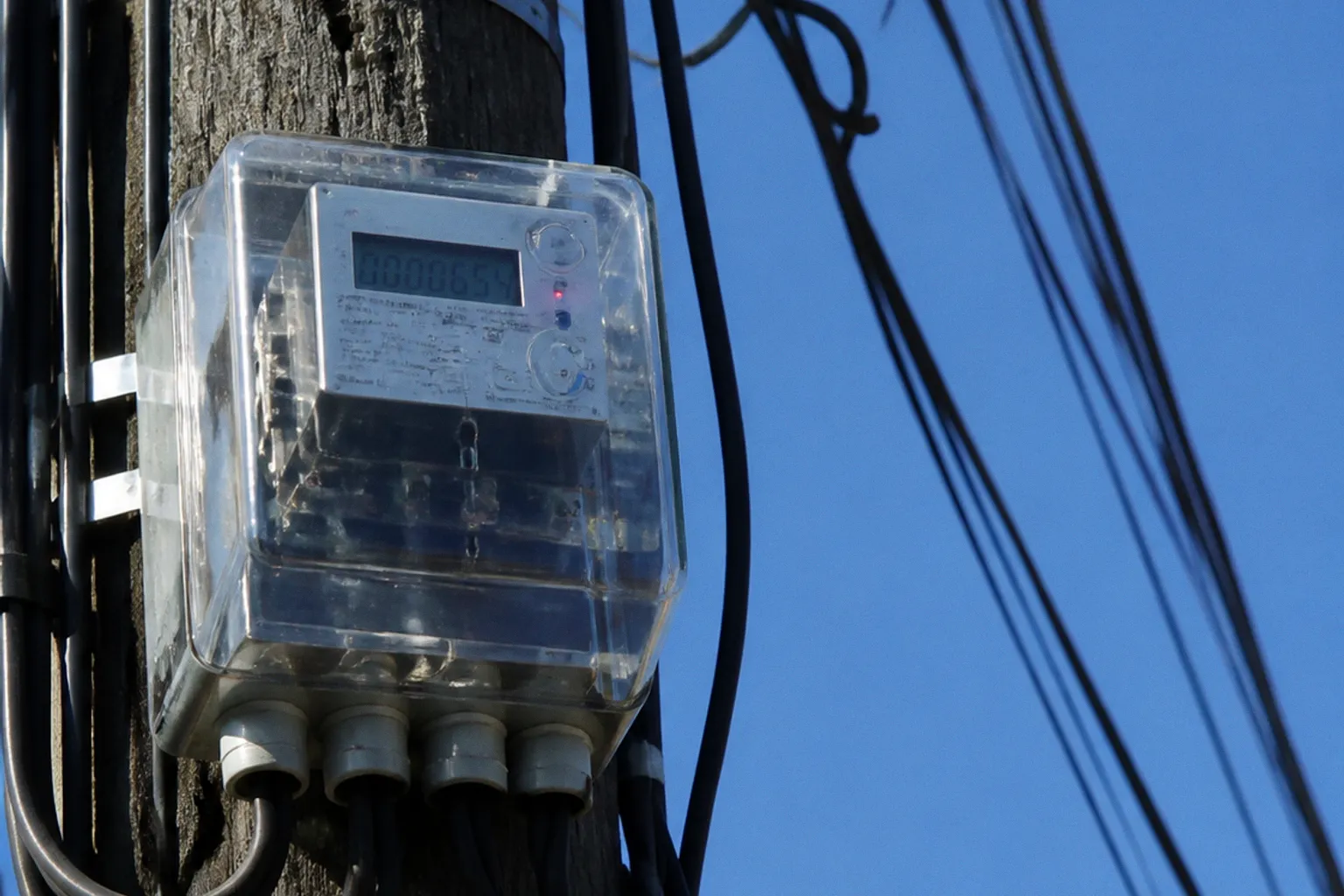

Умный счетчик электроэнергии на столбе: что влияет на показания

В результате дежурные режимы техники, утечки в проводке и ошибки монтажа становятся частью расчетного потребления.

Умный счетчик электроэнергии на столбе не является автономным источником завышенных начислений. Он фиксирует параметры цепи, к которой подключен. Если схема разделения PEN-проводника, заземление TN-C-S, нулевой проводник или внутренняя изоляция выполнены с дефектами, электронный прибор регистрирует соответствующий ток. Владелец видит рост показаний. Причина при этом может находиться не в механизме учета, а за пределами корпуса счетчика.

Нормируемый класс точности бытовых приборов учета обычно составляет 1.0 или 2.0. Это означает основную погрешность порядка ±1% или ±2% в пределах условий, установленных для конкретной модели. Существенно больший разброс требует технической проверки. Замена счетчика без диагностики линии часто устраняет только внешний симптом.

Как умный счетчик на столбе измеряет расход

Электронный прибор учета вычисляет активную электрическую энергию по напряжению, току и времени. В однофазной сети контролируются фазный и нулевой проводники. В зависимости от конструкции используются один или два измерительных датчика тока. Полученные значения обрабатываются микроконтроллером и записываются в память.

Индукционный счетчик с диском обладал заметной инерционностью. Небольшая нагрузка могла не привести к его устойчивому вращению. Электронный умный счетчик реагирует на меньшие токи. Это не дефект само по себе. Такая чувствительность является следствием иной измерительной схемы.

Бытовая электроника постоянно потребляет энергию в режиме ожидания:

• блоки питания телевизоров и медиаприставок остаются под напряжением;
• зарядные устройства продолжают работать после отключения телефона;
• роутеры, системы видеонаблюдения и контроллеры отопления работают круглосуточно;
• холодильники, насосы и автоматика котлов имеют собственные циклы ожидания;
• диммеры и сенсорные выключатели формируют небольшую, но постоянную нагрузку.

Для домохозяйства суммарный расход таких устройств может составлять 20–30 кВт·ч в месяц. На фоне общего потребления это не всегда заметно. При малом сезонном расходе, например в пустующем доме, дежурная нагрузка уже выглядит как существенная доля счета.

Электронный счетчик не видит намерение владельца. Он видит ток в измеряемой цепи и фиксирует его по алгоритму прибора.

Умный счетчик дополнительно сохраняет профили нагрузки, события отключения, параметры напряжения и сведения о вмешательстве в работу узла учета, если такие функции предусмотрены конструкцией. Данные хранятся в энергонезависимой памяти. Сохраненные показания не должны корректироваться гарантирующим поставщиком дистанционно. Версия о том, что энергосбыт произвольно увеличивает цифры через канал связи, не подтверждается метрологическими нормами и конструкцией защищенной памяти.

Канал связи передает данные. Он не заменяет измерительный тракт. Это разные части системы. Наличие антенны, SIM-карты или радиомодуля не означает возможность изменить ранее зафиксированную энергию без следа.

Почему счетчик электроэнергии на столбе показывает больше

Рост показаний нужно разделять на четыре группы причин: реальное потребление, токи утечки, ошибки схемы подключения и дополнительные погрешности измерения. Проверка начинается с разграничения этих факторов.

Реальная нагрузка после переноса прибора

При установке счетчика на столбе точка учета выносится за пределы дома. Вводной кабель от опоры до распределительного щита остается частью электроустановки потребителя или сетевой организации в зависимости от границы балансовой принадлежности. Схема должна быть зафиксирована в документации на присоединение.

Если раньше часть цепей проходила до старого счетчика, а после реконструкции оказалась после нового, показания закономерно увеличатся. Аналогичный эффект возникает после подключения:

• электрического отопления;
• кабельной системы обогрева кровли и водостоков;
• скважинного насоса;
• септика с компрессором;
• ворот, освещения участка и хозяйственных построек;
• зарядной станции для электромобиля;
• строительного оборудования или мастерской.

Нагрузка на 2 кВт при непрерывной работе потребляет около 48 кВт·ч в сутки. Даже если фактическое время работы меньше, отопительные кабели, насосы и тепловые приборы способны быстро изменить месячный профиль. Сравнение одного только показания счетчика с прошлогодним счетом не дает диагноза. Нужны данные о режиме эксплуатации дома.

Токи утечки и состояние изоляции

Старая проводка, поврежденный кабель, влажная распределительная коробка или дефектный нагревательный элемент создают ток утечки. Для человека такой ток может быть ниже порога срабатывания автоматического выключателя. Для электронного счетчика он остается измеряемым процессом.

Наиболее проблемные участки:

• кабель в земле от опоры до дома;
• вводное устройство;
• наружные розетки;
• линии гаража, бани и хозяйственных помещений;
• нагревательные кабели;
• водонагреватели;
• погружные насосы;
• удлинители, оставленные во влажной среде.

Автоматический выключатель защищает от перегрузки и короткого замыкания. Он не заменяет проверку изоляции. Устройство защитного отключения контролирует дифференциальный ток и может отключить поврежденную линию. Если УЗО отсутствует, неисправность способна длительное время оставаться незаметной.

Измерение сопротивления изоляции выполняют мегаомметром при отключенной сети. Бытовой мультиметр для такой проверки не предназначен: его измерительное напряжение недостаточно для достоверной оценки состояния кабеля. Работу выполняет электролаборатория или квалифицированный специалист с оформлением протокола.

Ошибки в системе TN-C-S

В системе TN-C-S совмещенный PEN-проводник разделяется на PE и N в вводном устройстве. После точки разделения нулевой рабочий проводник N не должен повторно соединяться с защитным PE. Это базовое требование схемы.

Повторное соединение создает параллельные пути для рабочего тока. Часть тока начинает проходить через защитный проводник, корпус щита, систему уравнивания потенциалов и заземляющее устройство. В двухдатчиковых приборах токи на фазе и нуле могут перестать совпадать. При определенной логике обработки счетчик принимает большее значение за расчетное.

Порог разбалансировки для некоторых подобных приборов находится в диапазоне 5–10%. Точный алгоритм зависит от модели и схемы измерения. Универсально переносить этот диапазон на любой счетчик нельзя.

Контрольные признаки проблемы:

1. После разделения PEN установлена перемычка между N- и PE-шинами.

2. Рабочий ноль проходит через УЗО не полностью или часть нагрузки подключена до устройства.

3. На защитном проводнике появляется измеримый ток при отключенных групповых автоматах.

4. Металлические конструкции, трубы и корпус электрощита используются как случайные проводники.

5. Проводник от повторного заземления подключен не к той точке схемы.

6. На опоре и в домашнем щите применены разные варианты разделения нулевого проводника.

Самостоятельное снятие пломб и перестановка проводов недопустимы. Уличный узел учета находится под контролем сетевой организации или гарантирующего поставщика. Диагностика выполняется по согласованной процедуре с фиксацией состояния пломб и схемы.

Погрешность счетчика на столбе и температура

Уличное размещение добавляет фактор, которого нет в отапливаемом помещении. Электронные компоненты, датчики тока и измерительные резисторы меняют характеристики при изменении температуры. Для этого в документации указывается температурный коэффициент и рабочий диапазон.

Если счетчик рассчитан на эксплуатацию от −40 до +55 °C, это не означает одинаковую погрешность во всем диапазоне. Прибор сохраняет работоспособность в заданных условиях, но дополнительная температурная составляющая может возрастать около предельных значений.

На показания влияют:

• прямое солнечное излучение на корпус;
• перегрев в закрытом боксе без вентиляции;
• промерзание после длительного периода низких температур;
• конденсат при переходе через ноль;
• нагрев контактных соединений;
• повторяющиеся циклы замерзания и оттаивания.

Тепловая ошибка обычно не объясняет резкое удвоение платежа. Она проявляется как дополнительное отклонение в пределах характеристик прибора. Если разница между расчетом и контрольным измерением заметна во всех режимах, требуется метрологическая проверка, а не предположение о влиянии погоды.

Отдельная проблема — контактное сопротивление. Ослабленная клемма нагревается. Нагрев меняет сопротивление соединения, ускоряет окисление и может привести к повреждению клеммной колодки. Следствием становится аварийный режим, а не штатная погрешность учета.

Импульсные помехи и нелинейная нагрузка

Современная бытовая техника редко потребляет ток в форме, близкой к синусоидальной. Импульсные блоки питания, светодиодные драйверы, инверторные кондиционеры, частотные приводы насосов и диммеры создают нелинейную нагрузку.

Сеть получает ток короткими импульсами. В цепи появляются гармонические составляющие и высокочастотные помехи. Качественный счетчик учитывает характеристики нагрузки в пределах заявленного класса и условий эксплуатации. Некоторые измерительные схемы при тяжелой нелинейной нагрузке могут давать дополнительные искажения.

На бытовом уровне это проверяют отключением групп:

• сначала отключают все автоматические выключатели после вводного устройства;
• фиксируют показания счетчика и индикатор текущей мощности;
• затем подключают группы по одной;
• отдельно проверяют отопление, насосы, наружные линии и хозяйственные постройки;
• после этого включают импульсные нагрузки и сравнивают изменение мощности.

Если при отключенных групповых автоматах счетчик продолжает фиксировать устойчивую мощность, проверяют участок от прибора до щита, схему нулевого проводника и наличие скрытой нагрузки. Если нагрузка появляется только на одной группе, поиск переносят на соответствующий кабель и оборудование.

Импульсные помехи нельзя диагностировать по миганию индикатора. Световой импульс показывает факт регистрации, но не раскрывает структуру сигнала. Для анализа нужны токовые клещи с измерением действующего значения и гармоник либо регистратор качества электроэнергии.

Как отличить реальное потребление от неисправности учета

Сравнение показаний с суммой мощностей, указанных на шильдиках бытовых приборов, дает только грубую оценку. Номинальная мощность не равна постоянной. Холодильник работает циклически. Насос отключается по автоматике. Электрический водонагреватель зависит от температуры воды и настройки термостата.

Для первичной оценки составляют профиль нагрузки. В таблице фиксируют оборудование, мощность, время работы и расчетное потребление.

Расчет выполняется по формуле:

Энергия = мощность × время работы.

При мощности в киловаттах и времени в часах результат получают в киловатт-часах. Формула простая. Ошибку обычно дает не арифметика, а неверно заданное время работы.

Контроль выключением

Самый доступный метод — ступенчатое отключение. На вводе отключают все отходящие линии и наблюдают за индикатором мощности. Затем группы включают последовательно. Такой тест не заменяет лабораторную проверку, но показывает направление поиска.

Если при полном отключении нагрузки сохраняется потребление, возможны четыре варианта:

• после счетчика есть неучтенная владельцем линия;
• нарушена схема подключения нулевого проводника;
• существует утечка на вводном кабеле;
• счетчик или его измерительный тракт требуют проверки.

При этом нельзя сразу считать прибор неисправным. Сначала исключают нагрузку на участке между столбом и домом. Кабель может иметь повреждение изоляции или контакт с грунтом. Особенно часто это проявляется после земляных работ, подтопления и механического воздействия.

Контрольное измерение

Для проверки используют поверенный контрольный прибор или эталонную нагрузку. Подключают нагрузку с известной мощностью на установленное время и сравнивают прирост показаний. Метод требует соблюдения электробезопасности и понимания схемы подключения.

Нагрузка должна быть стабильной. Электрочайник, сварочный аппарат или инверторный обогреватель для точного сравнения не подходят: их мощность меняется в процессе работы. Лучше применять активную нагрузку с контролируемой мощностью и измерять фактическое напряжение и ток.

Основная погрешность счетчика класса 1.0 не должна автоматически трактоваться как постоянное отклонение ровно на 1%. Класс задает предельные условия и диапазоны измерений. На малых токах, при температурном воздействии, гармониках и разбалансе могут добавляться отдельные составляющие.

Что проверяют при жалобе на завышенные показания

Порядок проверки определяет качество результата. Замена прибора в начале процедуры лишает владельца возможности установить первопричину.

Технический осмотр выполняют в следующей последовательности:

1. Снимают исходные показания. Фиксируют дату, время, суммарную энергию, текущую мощность, напряжение и коды событий, если они отображаются.

2. Сверяют границы учета. Проверяют, какие линии подключены после счетчика и кому принадлежит вводной участок.

3. Отключают внутренние группы. Устанавливают, исчезает ли нагрузка при отключении автоматов.

4. Проверяют вводной кабель. Измеряют сопротивление изоляции и осматривают соединения без нарушения пломб.

5. Контролируют разделение PEN. Проверяют отсутствие повторного соединения N и PE после точки разделения.

6. Измеряют токи утечки. Используют токовые клещи с подходящим диапазоном и измеряют суммарный ток на проводниках.

7. Оценивают качество электроэнергии. При наличии нелинейных нагрузок регистрируют напряжение, ток и гармонические составляющие.

8. Проводят метрологическую проверку. Если электрическая часть исправна, счетчик направляют на проверку в установленном порядке.

Пломбы не являются доказательством исправности всех элементов сети. Они подтверждают сохранность узла учета в части, контролируемой организацией. Домовая проводка, кабель до здания, щит и заземление могут оставаться источниками отклонения при полностью целой пломбе.

Электронная память также не делает прибор невосприимчивым к внешним условиям. Она защищает сохраненные данные от произвольной корректировки. Но измерительный канал по-прежнему зависит от температуры, качества соединений, токов утечки и правильности включения датчиков.

Как уменьшить расход без вмешательства в счетчик

Снижение платежа начинается не с попытки изменить алгоритм учета. Сначала убирают постоянные потери и неуправляемые нагрузки.

Дежурные режимы

Отключение техники от сети дает эффект только там, где оборудование действительно потребляет энергию в режиме ожидания. Блок питания, оставленный в розетке, может продолжать работу. Несколько таких устройств формируют постоянную нагрузку.

Розетки с выключателем, таймеры и управляемые удлинители позволяют отключать технику, не трогая вилки. Таймеры для сценариев освещения и обогрева ступеней задают время работы без ручного участия. Умные розетки с функцией мониторинга показывают фактическое потребление подключенного прибора — это способ найти неочевидные источники и оценить их вклад в общий счет.

Бытовая техника и режимы работы

Поведение прибора важнее его паспортной мощности. Холодильник не потребляет номинальную мощность круглосуточно: термостат включает компрессор на короткие циклы, и суммарный расход складывается из количества пусков и окружающей температуры. Водонагреватель работает преимущественно на нагрев, затем поддерживает температуру в режиме малого потребления. Конвекторы и инфракрасные панели управляются собственной автоматикой.

Если профиль показывает, что крупная техника расходует больше ожидаемого, проверяют:

• состояние уплотнителей и теплоизоляции;
• настройки термостатов и режимов;
• работу автоматики ночного снижения температуры;
• отсутствие утечек через вентили и краны.

Старый холодильник с изношенным компрессором может расходовать заметно больше нового при одинаковом полезном объеме. В таком случае замена техники экономически оправдана быстрее, чем спор о точности прибора учета.

Кабельные системы обогрева

Нагревательные кабели для водостоков, ступеней и труб потребляют заметную мощность. Они работают только при отрицательных температурах или при наличии талой воды и снега. Если регулятор настроен некорректно, кабель может работать дольше, чем требуется.

Регулятор проверяют по фактической температуре и влажности. Ручной режим уместен в межсезонье, когда автоматика дает сбои. Для постоянной эксплуатации предпочтительнее автоматический режим с контролем температуры и влажности, иначе кабель будет включаться в дождливые оттепели, не давая полезного эффекта.

Освещение участка

Светодиодное освещение пришло на смену лампам накаливания и потребляет в несколько раз меньше при сопоставимом световом потоке. Эффект дается не столько характеристиками светильников, сколько дисциплиной включения. Датчики движения и таймеры ограничивают время работы освещения рамками реальной необходимости.

Постоянно работающее декоративное освещение фасадов за месяц может дать расход, сопоставимый с месячным потреблением холодильника. Вопрос тогда не в типе светильника, а в режиме управления и в том, действительно ли свет нужен всю ночь.

Реальная экономия при умном счетчике на столбе начинается с режимов нагрузки и состояния проводки, а не с подозрений в адрес прибора учета.

Наружные линии и хозяйственные постройки

Линии гаража, бани, мастерской и наружных розеток часто подключены постоянно и редко контролируются. Старый удлинитель с поврежденной изоляцией, оставленный под навесом на зиму, способен давать утечку, которая будет фиксироваться прибором учета на столбе.

Такие линии имеет смысл выделить в отдельные группы с собственными автоматами. Их легче отключать на время отъезда и проще диагностировать при поиске неисправности. Если на линию повесить отдельное УЗО, утечка будет отключаться автоматически, а владелец получит наглядный сигнал о проблеме с изоляцией.

Итоги: что важно понимать о приборе учета на столбе

Умный счетчик на столбе работает в условиях, отличных от комнатных. Уличный диапазон температур, постоянное воздействие влаги и ультрафиолета, длинный участок кабеля от опоры до дома — всё это создаёт среду, в которой прибор регистрирует ток точнее, чем индукционный предшественник, но и более чувствителен к проблемам внешней проводки.

Если показания выросли после замены или переноса прибора, прежде чем оценивать корректность счетчика, проверяют по порядку:

• изменился ли состав нагрузок после реконструкции;
• появились ли новые объекты — обогрев, насосы, мастерская, наружное освещение, зарядная станция;
• нет ли утечек на вводном кабеле и в наружных линиях;
• правильно ли выполнено разделение PEN-проводника;
• работает ли автоматика отопительных контуров и кабельных систем обогрева.

Диагностику начинают с проверки режима отключения. Полностью отключают отходящие линии и наблюдают индикатор мощности. Если потребление сохраняется, ищут неучтенную линию или проблему на участке от прибора до здания. Если потребление исчезает, проверяют отдельные группы поочередно и составляют профиль нагрузки.

Метрологическую проверку заказывают только после того, как электрическая часть проверена и сомнений в ней не осталось. Без такой последовательности замена счетчика повторит прежние показания на новом приборе — проблема останется за пределами корпуса узла учета, и владелец потеряет время и деньги.

Счетчик — не источник завышенных цифр. Он регистрирует то, что происходит в цепи. Улучшение режима потребления и устранение дефектов проводки дают больший эффект, чем спор о точности прибора. Понимание этого разделяет ситуацию, в которой нужно разбираться с электроустановкой, от ситуации, в которой достаточно изменить бытовые привычки и проверить пару розеток.
