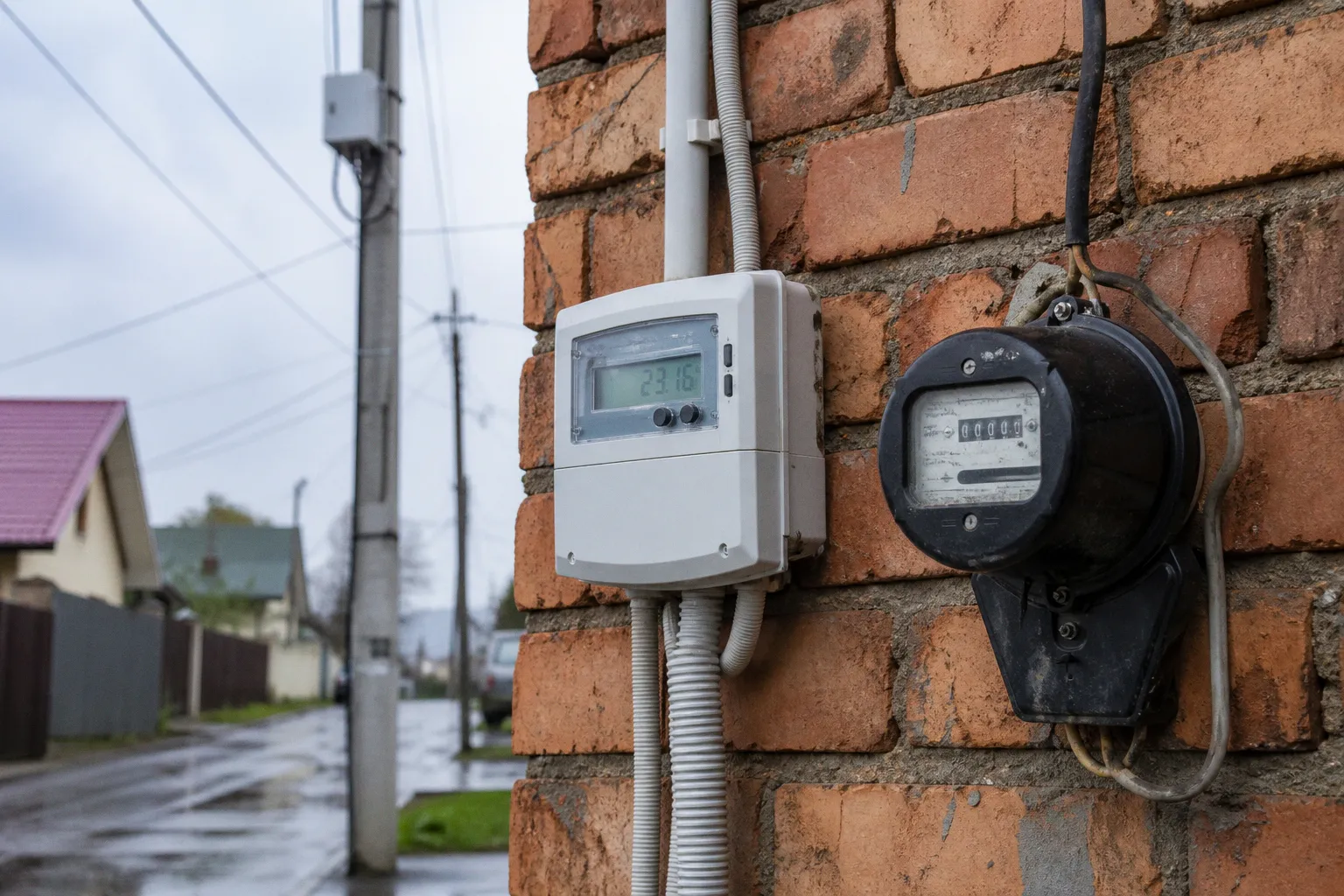

Умный электрический счетчик: сплит-система против классического

Но после появления нормативного мандата на внедрение интеллектуальных систем учёта вопрос для энергокомпаний довольно быстро перестал звучать как «ставить или не ставить». На первый план вышла другая задача: как построить систему так, чтобы она была защищённой, ремонтопригодной и не превращала каждую точку подключения в дорогой строительный объект.

Один из ответов — расщеплённая, или сплит-архитектура. В ней измерительная часть и пользовательский интерфейс физически разделены: прибор остаётся на опоре или в закрытом шкафу, а дисплей устанавливается в доме. Такая конфигурация может снизить стоимость организации выносного учёта на 50–70% по сравнению с решениями, где для размещения оборудования требуется полноценный металлический шкаф с дополнительной обвязкой. Но эта цифра относится не к любому отдельному счётчику и не к любой схеме монтажа, а к стоимости конкретной системы в конкретных условиях.

Архитектура: расщеплённая конфигурация против моноблока

Классический умный электрический счетчик — это моноблок: единый корпус с измерительной схемой, модулем связи и индикацией. В зависимости от проекта его монтируют в щитке абонента, в шкафу учёта на опоре или в другом защищённом месте. Все основные функции находятся внутри одного корпуса: измерение, хранение данных, передача показаний и, если это предусмотрено конструкцией, отключение нагрузки.

Сплит счетчик электроэнергии устроен иначе. Прибор разделён на два функциональных узла:

• измерительный блок устанавливается на опоре либо в другом месте, доступ к которому ограничен;
• потребительский дисплей, или выносной пульт счетчика, размещается внутри дома и показывает данные, которые поступают от измерительной части.

Пульт не становится вторым полноценным счётчиком. Его задача — дать абоненту возможность видеть показания, текущую нагрузку и предусмотренные конкретной моделью сообщения. Набор отображаемых параметров зависит от исполнения прибора и протокола обмена: где-то доступны только основные показания, где-то добавляются журналы событий, состояние сети и информация о качестве питания.

Разделение узлов меняет не только внешний вид системы. Измерительная часть оказывается вне зоны обычного бытового доступа, а значит, для вмешательства в токовые цепи требуется добраться до блока на опоре. Это не отменяет необходимости пломбирования, контроля корпуса и регистрации событий, но добавляет к ним физический барьер. Пульт в доме, напротив, можно сделать более удобным для ежедневного использования: с крупным экраном, подсветкой и понятной индикацией.

Между блоками передаются цифровые данные, а не измерительные токи. Поэтому проектировщику не нужно тянуть к дому длинную силовую измерительную цепь. Однако это не означает, что канал связи можно выбирать без расчёта. Радиоканал, PLC или другой интерфейс предъявляют разные требования к расстоянию, помеховой обстановке, топологии сети и обслуживанию.

Каналы связи и границы применимости

Для связи между узлами и для передачи данных в систему АСКУЭ могут использоваться Wireless M-Bus, различные RF-решения, LoRaWAN и PLC — передача по силовым проводам. В конкретной модели обычно предусмотрен один основной вариант или ограниченный набор совместимых интерфейсов. Поэтому перечисление технологий не означает, что любой сплит-счётчик способен работать со всеми ими одновременно.

Радиоканал удобен там, где не требуется прокладывать отдельную линию, но его качество зависит от расстояния, материалов стен, плотности застройки и уровня помех. LoRaWAN даёт преимущества при наличии соответствующей сетевой инфраструктуры, однако сам по себе модуль LoRaWAN не создаёт готовую сеть: нужны шлюзы, серверная часть и настройки обмена. PLC использует уже существующую силовую линию, но чувствителен к её состоянию, составу нагрузки и электромагнитным помехам.

Интервал обновления данных на пульте также не является универсальной характеристикой всей сплит-архитектуры. У некоторых решений, в том числе у пультов уровня CIU8, он может составлять порядка 25 секунд. У другой модели, в другом режиме энергосбережения или при нестабильном канале период будет иным. Для коммерческого учёта важнее не скорость смены цифр на домашнем дисплее, а корректное хранение и последующая передача данных из измерительного блока.

В региональных проектах могут применяться разные каналы связи. Выбор определяется плотностью застройки, расстояниями между точками, состоянием сети, требованиями оператора и уже существующей инфраструктурой. Нельзя считать, что один вариант автоматически подходит всей энергосистеме или что перечисленные технологии повсеместно используются в каждом регионе.

Экономика внедрения: почему сплит дешевле системы в целом

Ключевой аргумент в пользу сплит-архитектуры — экономика полного развёртывания, а не цена отдельного устройства. Сравнивать только стоимость моноблока и измерительного блока некорректно. В выносной точке важны шкаф, крепёж, защитные элементы, ввод, заземление, кабельные трассы, монтаж и последующее обслуживание.

Классический вариант на опоре нередко требует металлического шкафа. В него нужно установить счётчик, организовать защиту, обеспечить доступ для обслуживания и защитить оборудование от влаги, перегрева, вандализма и перепадов температуры. Даже качественный шкаф остаётся отдельным объектом эксплуатации: его корпус может корродировать, замки — выходить из строя, а внутренние элементы — требовать замены. Добавляются трудозатраты на сборку и проверку всей конструкции.

Сплит-система при подходящем исполнении позволяет сократить число таких операций. Измерительный блок устанавливается непосредственно на опоре или на предусмотренном конструкцией элементе, а пользовательский дисплей переносится в помещение. Если корпус рассчитан на наружную эксплуатацию, отдельный термошкаф может не потребоваться. У некоторых изделий заявляются степени защиты IP54–IP65 и рабочие диапазоны порядка –40…+70 °C, но эти характеристики нужно сверять по паспорту конкретного блока, а не переносить на всю категорию.

Снижение стоимости на 50–70% следует понимать как результат сравнения двух инженерных решений в сопоставимой точке подключения. На итоговую сумму влияют длина линии, состояние опоры, доступность объекта, необходимость замены арматуры, тип связи и требования сетевой организации. Если для сплит-системы приходится отдельно строить радиосеть, устанавливать шлюзы или менять участок линии, преимущество может оказаться меньше. И наоборот, на плотной программе замены, где типовые операции повторяются из точки в точку, экономия на шкафах и монтаже действительно становится заметной.

Для энергокомпании важна не только смета установки, но и жизненный цикл. Если измерительная часть защищена от бытового доступа, уменьшается число выездов по поводу повреждённых пломб и вмешательства в щиток. Пульт внутри дома упрощает визуальный контроль со стороны абонента, но не заменяет дистанционную диагностику: дисплей может выйти из строя, потерять связь или показывать не все данные, которые доступны измерительному блоку.

В крупной программе замены даже небольшая разница на одной точке складывается в существенный бюджет. Высвободившиеся средства можно направить на связь, серверную инфраструктуру, модернизацию подстанций и контроль качества данных. Но утверждать, что сплит-архитектура автоматически выгоднее во всех случаях, было бы неправильно. Её экономический эффект появляется там, где преимущества типового монтажа перекрывают затраты на конкретную конфигурацию связи и обслуживания.

Сплит-архитектура экономит не потому, что в ней «меньше счётчика», а потому, что в ряде проектов позволяет убрать из точки учёта часть шкафа, кабельных трасс и монтажных операций.

Технологии защиты от безучётного потребления и манипуляций

Защита от вмешательства в учёт складывается из нескольких уровней. Один элемент не может заменить остальные: физическое размещение на высоте не отменяет электронного контроля, а журнал событий сам по себе не предотвращает механическое повреждение корпуса.

В сплит-системах измерительный блок обычно размещают так, чтобы абонент не мог свободно добраться до токовых цепей. Это снижает вероятность манипуляций в бытовом щитке. Дальше работают схемотехнические и программные средства конкретной модели. Например, прибор может контролировать разность токов в фазном и нулевом проводниках. При превышении заданного порога, который в некоторых решениях составляет 3%, алгоритм способен зафиксировать событие и вести расчёт по большему значению — если такая функция предусмотрена документацией.

Это не универсальное правило для всех сплит-счётчиков. Порог, способ обработки несимметрии, запись события и реакция на него определяются схемой прибора, прошивкой и настройками. Поэтому при выборе нужно смотреть не рекламное описание категории, а паспорт, руководство по эксплуатации и перечень параметров, которые передаются в систему учёта.

Электронные пломбы и журнал событий помогают выявлять вскрытие корпуса, снятие крышки, воздействие магнитным полем, отключение питания и другие состояния — опять же в пределах набора датчиков и алгоритмов конкретной модели. Журнал фиксирует событие и может передать его оператору, но не превращает любой сигнал в автоматически доказанное нарушение. Для работы с таким событием нужны корректные настройки, сохранность данных и установленная процедура проверки.

ГОСТ Р 58940-2020 может задавать требования к журналам событий и протоколам, применяемым в соответствующих системах, однако техническое соответствие стандарту нельзя называть самостоятельным юридическим основанием для предъявления претензии. Вопросы безучётного или бездоговорного потребления регулируются применимыми нормами законодательства, договором, правилами розничных рынков и оформлением результатов проверки. Стандарт помогает определить характеристики и порядок работы оборудования, но не заменяет правовую процедуру.

То же относится к ГОСТ 31818.11-2012. Он описывает требования к электрическим счётчикам и их характеристикам, включая вопросы метрологии и испытаний. Соответствие этому стандарту подтверждает технические свойства изделия в заявленной области, но само по себе не решает, можно ли предъявить конкретному абоненту претензию. Для этого важны обстоятельства обнаружения, акт, зафиксированные показания и соблюдение установленного порядка.

Что именно даёт сплит-архитектура

Многоуровневую защиту можно описать без приписывания прибору универсальных функций:

• Физический уровень. Измерительный блок находится на опоре или в другой зоне ограниченного доступа.
• Схемотехнический уровень. Конкретная модель может контролировать соотношение токов в фазном и нулевом проводниках, фиксируя отклонения по заданному алгоритму.
• Электронный уровень. Пломбы, датчики вскрытия и журнал событий регистрируют предусмотренные конструкцией воздействия.
• Информационный уровень. Данные о состоянии прибора передаются в систему оператора, если для этого есть совместимый канал связи и настроенная инфраструктура.
• Процедурный уровень. Любая претензия требует проверки и оформления по действующим правилам, а не только ссылки на показание из журнала.

Класс точности также задаётся моделью и условиями её применения. В описаниях подобных решений встречаются значения 1.0 для активной и 2.0 для реактивной энергии, но это не свойство всех сплит-счётчиков. Само разделение корпуса не ухудшает метрологию, однако реальную погрешность определяют измерительная схема, диапазон токов, температура, качество монтажа и результаты поверки.

Надёжность передачи данных и работа в экстремальных условиях

Расщеплённая архитектура переносит климатические и механические риски на измерительный блок, а пользовательский пульт остаётся в помещении. Это удобная логика: наружная часть проектируется для работы с осадками, пылью, перепадами температуры и солнечным излучением, а домашний интерфейс не нужно помещать в уличный шкаф.

Но «наружное исполнение» не означает полной неуязвимости. Степень защиты IP54 или IP65 описывает устойчивость корпуса к пыли и воде в определённых условиях, а не гарантирует сохранность при ударе, обледенении, неправильном вводе кабеля или длительном перегреве. Монтаж должен соответствовать инструкции производителя: важны положение корпуса, герметизация вводов, защита от механической нагрузки и правильное подключение.

Температурный диапазон порядка –40…+70 °C встречается у изделий, рассчитанных на эксплуатацию на открытом воздухе. Для конкретного объекта этого может быть достаточно, но оценивать нужно весь комплект. Проводники, клеммы, крепёж, антенна, защитная аппаратура и корпус шкафа, если он всё же используется, должны сохранять рабочие характеристики в тех же условиях. Слабым местом системы иногда оказывается не сам счётчик, а соединение или элемент внешней инфраструктуры.

Передача данных между блоком и пультом, а также от прибора в АСКУЭ может идти по разным каналам. На результат влияют:

• расстояние между узлами и наличие препятствий;
• плотность застройки и уровень радиопомех;
• состояние силовой линии при использовании PLC;
• наличие шлюзов и серверной инфраструктуры;
• режим энергосбережения и частота обмена;
• корректность резервирования и хранения данных.

Сплит-архитектура не устраняет сбои связи. Её преимущество в другом: измерительный блок может продолжать локально регистрировать данные, пока канал недоступен, а после восстановления связи передать накопившуюся информацию. Такая схема работает только при наличии соответствующего объёма памяти, корректных часов, настроенного протокола и совместимости с верхним уровнем системы.

Пользовательский дисплей тоже не следует воспринимать как абсолютный индикатор состояния учёта. Если на нём временно не обновляются цифры, это может означать проблему конкретного канала между блоками, а не остановку измерения. И наоборот, наличие показаний на экране не доказывает, что данные уже поступили в биллинговую систему. Эти функции нужно проверять раздельно.

Как оценивать погрешность умного счетчика

Вопрос о том, какова погрешность умного счетчика, часто задают применительно ко всей технологии сразу. Это неверный уровень сравнения. Сплит-схема описывает архитектуру размещения и обмена данными, а не класс точности измерительного элемента.

На результат влияют диапазон нагрузки, температура, форма тока, качество контактов, состояние сети и правильность установки. При малых нагрузках поведение прибора может отличаться от режима, в котором дом потребляет мощность, близкую к расчётной. Поэтому в проекте важны не только номинальные параметры, но и рабочий диапазон, условия испытаний и поверочные документы.

Для оператора ещё важнее согласованность показаний на разных уровнях. Значение на выносном пульте, запись в памяти измерительного блока и данные, поступившие в систему сбора, должны относиться к одному периоду и иметь корректную временную привязку. Расхождение между ними не всегда означает метрологическую ошибку: причиной может быть задержка передачи, разные моменты опроса или неполная синхронизация.

Дистанционное управление нагрузкой и возможности для энергосбыта

Умный электрический счетчик может оснащаться встроенным отключающим реле. В таком исполнении оператор получает инструмент дистанционного ограничения или отключения нагрузки — при условии, что реле рассчитано на соответствующий режим, канал связи доступен, а программное обеспечение и регламенты системы поддерживают такую команду.

Реле не является обязательной частью каждого прибора. Кроме того, даже наличие реле не означает, что любая команда будет выполнена мгновенно и при любых обстоятельствах. На задержку влияют канал связи, состояние сети, настройки безопасности, порядок подтверждения команды и схема подключения нагрузки.

Для энергосбытовой организации дистанционное управление — это не только возможность отправить команду на отключение. Более практичные сценарии связаны с контролем состояния точки, удалённым восстановлением подачи, ограничением мощности в предусмотренных режимах и снижением количества выездов. Но каждый сценарий требует отдельной проверки: можно ли безопасно отключать конкретную нагрузку, как абонент будет уведомлён, что произойдёт при потере связи и каким образом система подтвердит результат.

У выносного дисплея здесь есть важная, но ограниченная роль. Абонент видит текущее состояние, показания и сообщения прибора, однако пульт не должен рассматриваться как устройство управления сетью, если производитель прямо не предусмотрел такую функцию. Команды формируются на уровне системы оператора, а домашний интерфейс лишь отображает состояние или передаёт локальные действия, предусмотренные конструкцией.

Для массового внедрения умных приборов учёта электроэнергии важна совместимость всех элементов: измерительного блока, пульта, коммуникационного модуля, шлюза, программной платформы и биллинга. Если один компонент работает по закрытому протоколу или не поддерживает нужный формат событий, преимущество отдельного счётчика теряется на уровне системы. Именно поэтому техническое задание должно описывать не только корпус и класс точности, но и обмен данными, хранение архивов, обновление прошивки, диагностику и порядок замены оборудования.

В этом смысле сплит-архитектура — не универсальная замена моноблочному прибору, а инструмент для определённого класса задач. Она особенно уместна там, где измерительную часть требуется вынести из зоны доступа, где монтаж наружного шкафа дорог или неудобен, а потребителю при этом нужен понятный локальный интерфейс. Если же объект уже оснащён подходящим шкафом, расстояние между узлами велико, радиоканал нестабилен, а оператор не готов поддерживать дополнительную инфраструктуру, преимущества разделённой схемы могут сократиться.

Умный электрический счетчик в сплит-исполнении выигрывает не отдельной характеристикой, а сочетанием решений: измерительный блок защищён, данные сохраняются и передаются, пульт остаётся доступным для пользователя, а энергокомпания получает больше возможностей для дистанционного контроля. Но результат зависит от того, насколько аккуратно собрана вся система — от опоры и наружного корпуса до протокола связи и процедуры работы с событиями.

Именно поэтому сравнивать нужно не «счётчик против счётчика», а две полные конфигурации точки учёта. Цена, защита, климатическое исполнение, погрешность, связь и дистанционное управление имеют смысл только вместе. При таком подходе сплит-система может стать не просто способом вынести дисплей в дом, а практичной архитектурой для масштабного и более управляемого переоснащения электросетей.
